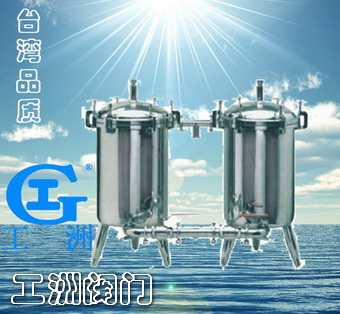

产品名称:快开式双桶过滤器产品型号:TIAN产品口径:DN50-700产品压力:0.6-6.4MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

快开式双桶过滤器概述:

系列快开式双桶过滤器,是通过技术革新开发研制过滤系列产品的基础上参照国内外同类产品的结构而设计的新型产品。它广泛应用于石油、化工、供水、发电、炼油厂等输送液体或液体的管道上必备的设备,直到过滤介质的作用。



快开式双桶过滤器的性能及使用范围:
本产品适用于工作压力1.6-4.0mPa,介质温度低于100℃以下的管路上,作过滤器之用。根据介质的不同选择滤网,原油一般为20-30目,机油、柴油为30-50目,污水50-60目,清水60-80目,最小为400目,滤网选1Cr18Ni.9Ti。耐腐材料。过滤器的公称通径为20、25、40、50、65、80、100、150、200、250等规格,壳体根据用户的需要选用铸钢,碳钢或不锈钢。法兰标准采用HG5010-58标准,如须配对法兰在订货时注明。本过滤器为手动操作,逆时针转动手柄松开密封壳,拨出一根肖钉翻转横梁,即可取出网笼进行清洗,其特点过滤面积大、压力损失小、清洗方便等优点。

快开式双桶过滤器规格型号:

公称直径DN
安装尺寸(mm)
A
B
C
D
E
25
115
128
108
150
344
40
147
176
133
160
412
50
154
211
133
160
432
65
155
215
133
210
462
80
185
248
159
240
544
100
200
290
219
290
554
150
237
350
273
400
690
200
278
424
325
500
844
250
314
528
377
550
956
