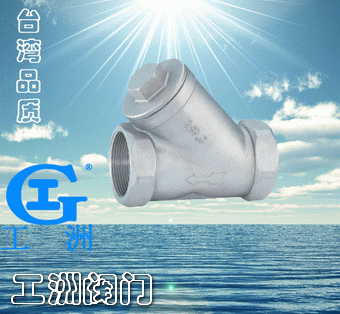

TYG型螺纹过滤器

产品名称：螺纹过滤器产品型号：TYG型产品口径：DN15-80产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

螺纹过滤器概述：

TYG型螺纹过滤器以确保所有设备管道上安置免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失。适用于蒸汽、空气、水、油品等系统管道中。保护各种计量仪器、泵机、阀门、疏水器等设备。



螺纹过滤器特点：

1、抗污性强，排污方便；流通面积大，压力损失小；结构简单，体积小．重量轻。
2、过滤网材质，有奥氏本304、316、316L。
3、A型表示：精铸碳钢体，8型精铸不锈钢体，C型精铸黄、青铜。
4、连接形式：N表示螺纹，W表示承插焊、F表示法兰式。



螺纹过滤器主要零件部件材料表：

主要零件部件材料表

Parts
零件名称

Materials
材料

Body
阀体

carbonstoeIStainlessSteeI
Fram bronze．brass
碳钢、不锈钢、黄、青铜

Gauze Filter Cap
滤网盖

carbonstoelStainlessSloel
碳钢、不锈钢

Filter Core Net
滤芯网

Stainless Steel
不锈钢

Gaske r
垫片

Metal graphite
金属石墨



螺纹过滤器规格型号：

Model
产品型号

Nominal
Diameter(DN)
公称通径

Connection
连接方式

Nominal
Pressure(MPa)
公称压力

Max．AIlowable
TMP(℃)
最高允许温度

External Dimensions(mm)
外形尺寸

L

H1

H2

ATGN W-16 64A

15―20
25

Thread Socket weld
螺纹承插焊

1.6―6.4

425

90
100

20
23

78
88

ATGN W-16 64A

32―40
50

Thread Socket weld
螺纹承插焊

1.6―6.4

425

130
150

32
38

120
128

ATGN W-16 25A

65
80

Thread Socket weld
螺纹承插焊

1.6―2.5

350

210
230

44
54

180
192

ATGN W-16 25B

15―20
25

Thread Socket weld
螺纹承插焊

1.6―2.5

350

75、85
90

20
23

75
85

ATGN W-16 25B

32―40
50

Thread Socket weld
螺纹承插焊

1.6―2.5

350

120
140

32
38

113
122

ATGN F-16 25C

15―20
25

Thread Flange
螺纹法兰

1.6―2.3

250

85
95

22
25

78
88

ATGN F-16 25C

32―40
50

Thread Flange
螺纹法兰

1.6―2.3

250

130
150

35
40

115
125
