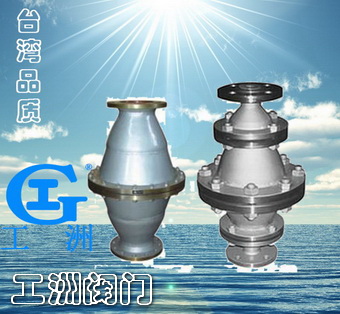

产品名称:天然气阻火器产品型号:FPA、FPB产品口径:DN15-350产品压力:0.6-6.4MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息
天然气阻火器概述:
天然气阻火器产品适用于安装在输送可燃性气体如加热炉燃料气、天然气、石油液化气、煤矿瓦斯排放的管网,也适用于民用煤气管道,防止在非正常情况下火焰于管道中的逆向传播,以避免灾难性事故的发生。


天然气阻火器结构特点:
天然气阻火器产品是利用金属波纹板之间狭缝间隙对管道中传播的亚音速或超音速火焰具有淬熄作用的原理设计制造的
天然气阻火器标注示例
天然气阻火器外形及相关尺寸见右图和下表


天然气阻火器型号规格:

型号
公称直径
DN
D1
D2
L
PN1.0MPa
PN1.6MPa
PN2.5MPa
PN4.0MPa
FPB-15
15
18×3
57×3.5
330
330
330
330
FPB-20
20
25×3
57×3.5
330
330
340
340
FPB-25
25
32×3.5
73×4
365
365
375
375
FPB-32
32
38×3.5
73×4
375
375
390
390
FPB-40
40
45×3.5
89×4
375
375
405
410
FPB-50
50
57×3.5
108×4
420
420
445
465
FPB-65
65
73×4
133×4.5
485
485
515
520
FPB-80
80
89×4
159×4.5
505
505
560
560
FPB-100
100
108×4
219×6
555
555
600
645
FPB-125
125
133×4.5
273×8
615
615
670
720
FPB-150
150
159×4.5
325×8
665
665
735
800
FPB-200
200
219×6
377×9
940
940
1015
1100
FPB-250
250
273×8
480×10
1030
1030
1150
1265
FPB-300
300
325×8
529×10
1295
1295
1430
1545
FPB-350
350
377×9
630×12
1300
1300
1430
1545

注:1、FPB型天然气阻火器产品的连接法兰按HG20595-97凹凸面带颈对焊钢制管法兰设计制造,用户需选用其它标准的连接法兰,请在订货中予以说明。
