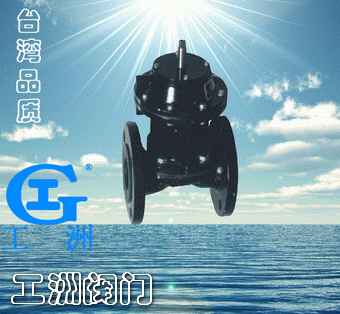

A型双动型隔膜阀

产品名称：双动型隔膜阀产品型号：A型产品口径：DN25～100产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

双动型隔膜阀概况：
隔膜阀的特点是采用无填料函的结构，节流元件为弹性隔膜，可以做到阀关闭时无泄漏，适用于允许污染及危险禁区的场合。由于流路平滑，流阻小，具有极大的流通能力，极其适用于高浓度粗纤维和带有较多悬浮颗粒的介质，隔膜和阀体衬里材料均系耐腐蚀材料制造，具有优越的防腐蚀性能。



双动型隔膜阀基本参数表：

公称通径直DN
20
25
40
50
65
80
100
125
150
200
公称压力 PN
16
10
额定流量系数
无衬里
9.8
19
48
63
108
158
270
360
518
1114
带衬里
7.8
17
41
56
87
127
240
350
415
1000
F46
5.7
10
30
40
63
92
173
224
299
807
额定行程 mm
8
10
16
24
30
34
36
44
55
65

执行机构基本参数见表：

执行机构代号ES54ES55ES56ES57ES58
执行机构最大外径 mm 168260318425549
有效面积 cm 2 892613997691342
最高工作压力 MPa0.6
气源孔尺寸公制 mm M14×1.5M16×1.5
英制英寸ZG1/8"ZG1/4"ZG3/6"
