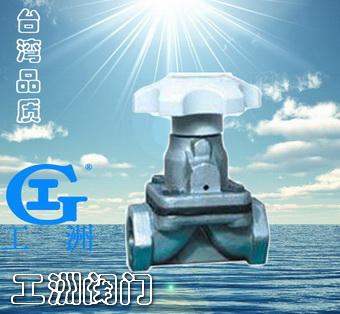

G11W内螺纹隔膜阀-工洲阀门台湾品质

产品名称：内螺纹隔膜阀产品型号：G11W产品口径：DN8-80产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
内螺纹隔膜阀用途：
内螺纹隔膜阀专用于控制一般腐蚀性介质，可供各类管路或设备上作启闭及节流用。
适用温度：≤120℃、≤150℃(按照隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

内螺纹隔膜阀测试：
衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

内螺纹隔膜阀主要尺寸参数：
公称通径
公称压力
MPa
工作压力
MPa
L
mm
SW
mm
b
mm
H1
mm
H2
mm
D0
mm
质量
Kg/kilos
DN
G
8
1/4
1.6
1.6
50
20
-
60
66
45
0.6
10
3/8
50
24
-
- -
45
0.7
15
1/2
65
38
8
84
92
50
0.8
20
3/4
85
40
12
93
103
50
1.1
25
1
110
48
18
106
120
66
1.9
32
1 1/4
120
58
18
137
156
96
3.3
40
1 1/2
140
69
18
142
163
96
4.2
50
2
165
85
20
167
192
96
5.8
65
2 1/2
1.0
203
60
20
190
225
165
9.5
80
3
254
105
32
206
246
230
16.2

公称通径		公称压力 MPa	工作压力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
DN	G	公称压力 MPa	工作压力 MPa	L mm	SW mm	b mm	H1 mm	H2 mm	D0 mm	质量 Kg/kilos
8	1/4	1.6	1.6	50	20	-	60	66	45	0.6
10	3/8			50	24	-	-	-	45	0.7
15	1/2			65	38	8	84	92	50	0.8
20	3/4			85	40	12	93	103	50	1.1
25	1			110	48	18	106	120	66	1.9
32	1 1/4			120	58	18	137	156	96	3.3
40	1 1/2			140	69	18	142	163	96	4.2
50	2			165	85	20	167	192	96	5.8
65	2 1/2		1.0	203	60	20	190	225	165	9.5
80	3		1.0	254	105	32	206	246	230	16.2
