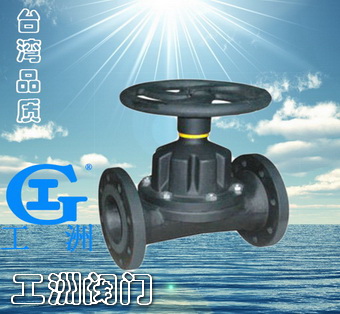

产品名称:直通式隔膜阀产品型号:G46J产品口径:DN15-600产品压力:0.6-6.4MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

直通式隔膜阀用途:
直通式隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度:≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级:PN(MPa) 0.6 1.0 1.6


直通式隔膜阀测试:
衬里层:电火花检测
试验与检验按BS6755标准
公称压力:PN(MPa)
阀体:PN×1.5
密封:PN×1.1


直通式隔膜阀结构特点:
隔膜阀是一种特殊形式的截断阀:
1.弹性密封的开闭件,确保没有内漏;
2.流线型的流道,使得压力损失小;
3.没有填料函,因此没有外漏;
4.阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
5.隔膜可更换,维护费用低;
6.衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。



直通式隔膜阀主要性能:

型号
公称压力
Mpa
实验压力(Mpa)
工作压力(Mpa)
适用温度
适用介质
阀体强度
密封面



G41J-6
0.6
0.9
0.66
0.6
0.4
0.25
小于等于80摄氏度
一般腐蚀性介质
G41J-10
1.0
1.5
1.1
1.0





直通式隔膜阀主要外形及链接尺寸:

型号
公称尺寸
DN(mm
外形及连接尺寸mm
L
D1
D
Do
Z-φd

H
H1
G41J-6
25
145
85
115
120
4-14
121
135
32
160
100
135
120
4-18
132
150
40
180
110
145
140
4-18
156
176
50
210
125
160
140
4-18
169
195
65
250
145
180
200
4-18
202
236
80
300
160
195
200
4-18
216
256
100
350
180
215
280
4-18
270
322
125
400
210
245
320
8-18
338
406
150
460
240
280
320
8-18
384
464
200
570
295
335
400
8-23
518
638
250
680
350
390
500
8-23
598
734
300
790
400
440
560
12-23
698
778
350
900
460
500
560
12-23
723
883
400
1000
515
565
640
16-23
868
1078
G41J-10
25
145
85
115
120
16-25
121
135
32
160
100
135
120
4-14
132
150
40
180
110
145
140
4-18
156
176
50
210
125
160
140
4-18
169
195
65
250
145
180
200
4-18
202
236
80
300
160
195
200
4-18
216
256
100
350
180
215
280
8-18
270
322
125
400
210
245
320
8-18
338
406
150
460
240
280
320
8-23
384
464
