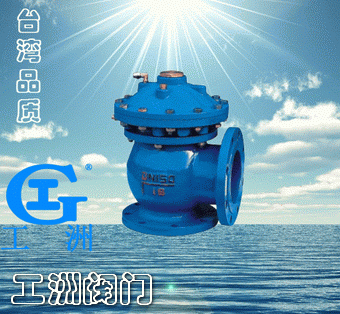

产品名称:隔膜式排泥阀产品型号:JM744X、JM644X产品口径:DN25-400产品压力:0.6-6.4MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

隔膜式排泥阀概述:
JM744X、JM644X隔膜式液压、气动快开排泥阀,是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁,用以排除池底沉淀的泥砂和污物。该阀由尼龙强化橡胶隔膜将阀门分为两个腔室,接通液压或气动源,采用电动或手动二位四通换向阀控制,实现快速排泥。该阀将隔膜代替活塞,无运动摩擦,更适用于泥浆等颗粒介质,大大提高了阀门的使用寿命。


隔膜式排泥阀技术参数:
法兰标准:GB/T17241.6GB/T9113
试验标准:GB/T13927API598


隔膜式排泥阀主要零部件材料:

零件名称
阀体、阀盖
膜片压板、阀盘
阀杆
膜片
材料
铸铁、球铁、碳钢
球铁、青铜
不锈钢
尼龙强化橡胶
隔膜式排泥阀主要外形连接尺寸                                                                   单位:mm

DN
100
150
200
250
300
350
400
L
160
190
225
260
280
315
340
L1
120
150
190
220
260
300
340
H
370
440
530
615
785
880
970
