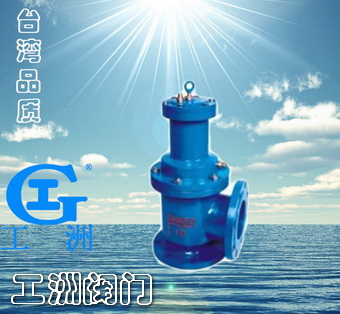

J744X液动角式快开排泥阀

产品名称：液动角式快开排泥阀产品型号：J744X产品口径：DN15-400产品压力：0.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

液动角式快开排泥阀用途：
安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。
工作原理及性能
本产品由液压缸和角工截止阀组合而成，液压缸内动力带动阀瓣升降，使阀体通道开或闭，以达到流体通断。

液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。阀瓣与阀座为软密封，密封性能好，无泄露。采用电动二
位四通换向阀手动二位四通换向阀集中控制，操作方便。

液动角式快开排泥阀主要技术参数：
液压缸工作介质：清水、气
液压缸工作压力：0.15-1.0MPa
介质温度：0-80°C

液动角式快开排泥阀主要外型尺寸：

公称通径DN（MM）
尺寸（MM）
接管螺纹G
阀杆材料
H
L1
L2
80
480
135
125
1/2"
不锈钢
100
500
145
125
1/2"
不锈钢
150
620
175
145
1/2"
不锈钢
200
735
225
185
1/2"
不锈钢
250
805
260
205
1/2"
不锈钢
300
940
280
245
3/4"
不锈钢
350
1100
305
270
3/4"
不锈钢
400
1200
340
310
1"
不锈钢
