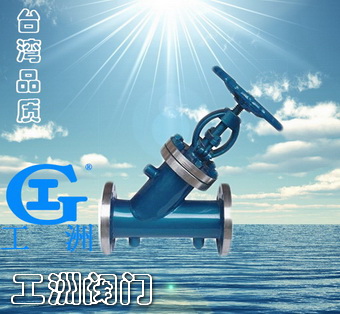

BJ45W夹套保温截止阀-工洲阀门台湾品质

产品名称：夹套保温截止阀产品型号：BJ45W产品口径：DN15-200产品压力：1.6-2.5MPa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。
保温截止阀具有保温,保冷特性,适用于石油,化工,冶金,制药等行业.
主要部件材质

产品型号阀体、阀盖阀瓣填料
BJ45W-25P、BJ45W-40P、BJ45W-64P ZG1Cr18Ni9Ti 1Cr18Ni9Ti PTFE
聚四乙稀
BJ45W-25P/R、BJ45W-40P、BJ45W-64P ZG1Cr18Ni12Mo2Ti 1Cr18Ni12Mo2Ti PTFE
聚四乙稀

主要性能规范

型号公称压力PN(Mpa) 试验压力适用温度适用介质保温套压力
shell seal
BJ45W-25P 2.5 3.75 2.75 ≤200 Acetic urea
1 ≤1.3
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6 Acetic urea
BJ45W-25P 2.5 3.75 2.75
BJ45W-40P 4.0 6.0 4.4
BJ45W-64P 6.4 9.0 6.6

主要尺寸表

公称压力公称通径尺寸
L D D1 D2 D3 B1 Fo b D6 3-G Z-Φd H H1 Do
2.5
4.0 15 170 105 75 55 35 8 4 16 51 3/8 4-Φ14 250 262 120
20 190 115 115 65 42 8 4 16 58 3/8 4-Φ14 292 308 140
25 210 135 135 78 50 8 4 18 66 3/8 4-Φ18 340 375 160
32 230 145 145 85 60 8 4 18 76 3/8 4-Φ18 338 375 160
2.5
4.0 40 260 160 125 100 72 8 4 20 65 1/2 4-Φ18 360 386 160
50 300 180 145 120 94 8 4 22 88 1/2 8-Φ18 410 450 240
65 340 195 160 130 105 8 4 22 110 1/2 8-Φ18 440 485 240
80 380 230 190 160 128 11 4.5 24 121 1/2 8-Φ23 540 600 280
100 430 270 220 188 154 11 4.5 28 150 1/2 8-Φ25 560 625 320
125 300 250 218 182 11 4.5 30 176 1/2 8-Φ25 625 737 360
150 550 330 280 248 2 11 4.5 32 204 1/2 12-Φ25 720 790 360
6.4 25 235 160 125 8 50 8 4 22 1/2 4-Φ18 375 375 160
32 260 165 125 88 60 8 4 24 1/2 4-Φ23 383 383 160
50 300 200 160 130 4 26 110 1/2 8-Φ23 450 450 240
65 340 210 170 140 4 30 121 1/2 8-Φ23 510 510 240
100 430 270 220 188 154 154 4.5 36 1/2 8-Φ25 670 670 400
100 415 300 250 218 4.5 32 1/2 8-Φ25 670 670 400

产品型号	阀体、阀盖	阀瓣	填料
BJ45W-25P、BJ45W-40P、BJ45W-64P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	PTFE
			聚四乙稀
BJ45W-25P/R、BJ45W-40P、BJ45W-64P	ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti	PTFE
			聚四乙稀

型号	公称压力PN(Mpa)	试验压力		适用温度	适用介质	保温套压力
型号	公称压力PN(Mpa)	shell	seal	适用温度	适用介质	保温套压力
BJ45W-25P	2.5	3.75	2.75	≤200	Acetic urea 1	≤1.3
BJ45W-40P	4.0	6.0	4.4		Acetic urea 1
BJ45W-64P	6.4	9.0	6.6		Acetic urea
BJ45W-25P	2.5	3.75	2.75
BJ45W-40P	4.0	6.0	4.4
BJ45W-64P	6.4	9.0	6.6

公称压力	公称通径	尺寸
公称压力	公称通径	L	D	D1	D2	D3	B1	Fo	b	D6	3-G	Z-Φd	H	H1	Do
2.5 4.0	15	170	105	75	55	35	8	4	16	51	3/8	4-Φ14	250	262	120
	20	190	115	115	65	42	8	4	16	58	3/8	4-Φ14	292	308	140
	25	210	135	135	78	50	8	4	18	66	3/8	4-Φ18	340	375	160
	32	230	145	145	85	60	8	4	18	76	3/8	4-Φ18	338	375	160
2.5 4.0	40	260	160	125	100	72	8	4	20	65	1/2	4-Φ18	360	386	160
	50	300	180	145	120	94	8	4	22	88	1/2	8-Φ18	410	450	240
	65	340	195	160	130	105	8	4	22	110	1/2	8-Φ18	440	485	240
	80	380	230	190	160	128	11	4.5	24	121	1/2	8-Φ23	540	600	280
	100	430	270	220	188	154	11	4.5	28	150	1/2	8-Φ25	560	625	320
	125		300	250	218	182	11	4.5	30	176	1/2	8-Φ25	625	737	360
	150	550	330	280	248	2	11	4.5	32	204	1/2	12-Φ25	720	790	360
6.4	25	235	160	125	8	50	8	4	22		1/2	4-Φ18	375	375	160
	32	260	165	125	88	60	8	4	24		1/2	4-Φ23	383	383	160
	50	300	200	160	130			4	26	110	1/2	8-Φ23	450	450	240
	65	340	210	170	140			4	30	121	1/2	8-Φ23	510	510	240
	100	430	270	220	188	154	154	4.5	36		1/2	8-Φ25	670	670	400
	100	415	300	250	218			4.5	32		1/2	8-Φ25	670	670	400
