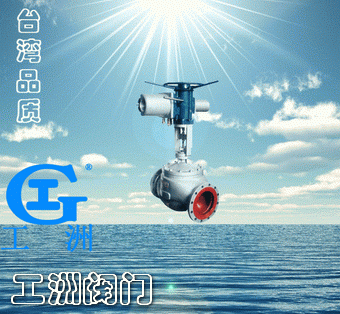

ZRQM智能型电动调节阀

产品名称：智能型电动调节阀产品型号：ZRQM产品口径：DN20-300产品压力：0.6-6.4MPa产品材质：铸铁、铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

智能型电动调节阀概述：
ZRQM系列智能型电动调节阀是一种压力平衡式调节阀。配用RQM系列智能型电动执行机构，总体结构紧凑、重量轻、稳定性好、防护等级高。因而广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动调节系统中。


智能型电动调节阀主要零件材料：
阀体、阀盖：HT200、ZG230―450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬　　　套：2Cr13
填　　　料：聚四氟乙烯、柔性石墨、不锈钢波纹


智能型电动调节阀主要技术参数：
●电动执行机构主要技术参数
输出推力：44～550KN
（输出调节推力：5.71～47.05KN）
（输出额定关闭推力：8.4～63.15KN）
位置控制基本误差：（设定行程时间≥25秒）±1%
重复性误差：（设定行程时间≥25秒）≤1%
死　　　区：0.1%～9.9%可调
输出额定负载止下启动频率：1200次/小时
输入信号：4～20mA/100Ω，2～10mA/100Ω,DC24V开关量。
供电电源：380±10%VAC，50Hz
相对温度：≤95%
环境温度：-30℃～+70℃
防爆等级：ExdⅡBT4
防扩等级：IP68
输入输出通道均采用光电隔离


● 调节机构主要技术参数

公称通径DN（mm）
　 （阀芯直径dn）		20253240506580100125150200250300
(10)(12)(15)(20)
　额定流量　系数Kv直线1.82.84.46.91117.627.5446911017627544069011001760
等百分比 1.62.54.06.3101625406310016025040063010001600
　额定行程L（mm）1016254060100
　固有流量特性直线、等百分比
　固有可调比R50:1
　允许泄漏量硬阀座：Ⅳ级、软阀座：Ⅵ级
　公称压力PN（MPa）1.6、4.0、6.4

　工作温度　t（℃）

常温型-20～200、-40～250、-60～250
散热型-40～450、-60～450
高温型450～560
低温型-60～-100、-100～-200、-200～-250
*本产品性能指标贯彻GB/T4213―92
