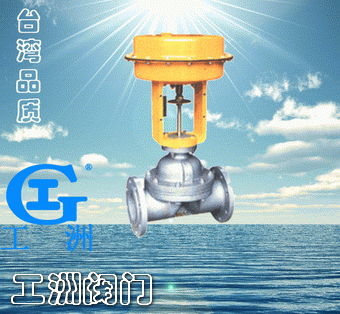

| 产品名称： | 气动薄膜隔膜调节阀 |
| 产品型号： | ZMAT、ZMBT |
| 产品口径： | DN15-100 |
| 产品压力： | 1.6MPa |
| 产品材质： | 铸钢、不锈钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |
| ZMA（B）T-10气动薄膜隔膜调节阀由气动薄膜执行机构和隔膜阀组成。隔膜阀体流通平滑、节流元件为弹性隔膜阀，阀盖上无填料函。因而阀流通能力比一般调节阀大无泄漏，流量调节特性，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。 |
| 公称通径(mm) | 配用执行机构号 | 主要技术参数 | | 薄膜有效面积(cm2) | 行程(mm) | 额定流量系数Kv值 | | 15 | ZMA(B)-2 | 280 | 10 | 8 | | 20 | 12 | | 25 | 16 | | 32 | ZMA(B)-3 | 400 | 16 | 28 | | 40 | 60 | | 50 | 25 | 68 | | 65 | ZMA(B)-4 | 630 | 90 | | 80 | 40 | 160 | | 100 | 300 |
| 项目 | 技术指标 | | 不带定位器 | 带定位器 | | 基本误差％ | ±10 | ±1.5 | | 回差％ | 8 | 1.5 | | 死区％ | 6 | 0.6 | | 允许泄漏量 | 衬里材料为聚三氟乙烯隔膜材料
为：氯丁橡胶，氟橡胶 | 10-4×阀额定容量 | 无衬里材料为，隔膜材料为：氯
丁橡胶，氟橡胶 | 5×10-6×阀额定容量 | | 额定流量系数Kv偏差％ | ±20 |
| 公称通径DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | | 额定流量系数Kv | 8 | 12 | 16 | 28 | 60 | 67 | 90 | 160 | 300 | | 公称压力(MPa) | 1.0 | | 配用执行机构型号 | ZMA(B)-2 | ZMA(B)-3 | ZMA(B)-4 | 关闭时
允许最
大压力
MPa | 信
号
压
力
MPa | P2=0 | 120 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 | | 140 | 1.0 | 1.0 | 0.80 | 0.80 | 0.60 | 0.4 | 0.4 | 0.2 | 0.10 | | P1=P2 | 120 | 0.45 | 0.45 | 0.20 | 0.20 | 0.15 | 0.1 | 0.1 | 0.05 | 0.02 | | 140 | 0.9 | 0.9 | 0.40 | 0.40 | 0.30 | 0.2 | 0.2 | 0.1 | 0.05 |
| 电气定位器或电/气转换器 空气过滤减压器 电磁阀 手轮机构等。 |
公称通径
DN(mm) | 外形安装尺寸 | | A | H | H1 | L | | ZMAT型 | ZMBT型 | | 15 | 280 | 479 | 532 | 47.5 | 140 | | 20 | 479 | 532 | 52.5 | 145 | | 25 | 479 | 532 | 57.5 | 155 | | 32 | 325 | 538 | 617 | 67.5 | 165 | | 40 | 553 | 632 | 72.5 | 190 | | 50 | 562 | 641 | 80 | 210 | | 65 | 410 | 754 | 855 | 90 | 240 | | 80 | 100% | 876 | 97.5 | 270 | | 100 | 857 | 958 | 107.5 | 335 |
订货时请注明：
1、产品型号 2、公称通径DN，公称压力PN 3、信号压力、弹簧范围 4、流量特性，阀前、阀后压力 5、流体介质种类 6、阀体、隔膜材质 7、是否带附件，说明型号 8、介质工作温度范围 9、其它特殊要求 |
|
