| 产品名称: | 气动薄膜隔膜调节阀 |
产品型号: | ZMAP、ZMBP |
产品口径: | DN20-300 |
产品压力: | 1.6-6.4MPa |
产品材质: | 铸钢、不锈钢等 |
产品概括: | 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。 |
| |
产品详细信息 |

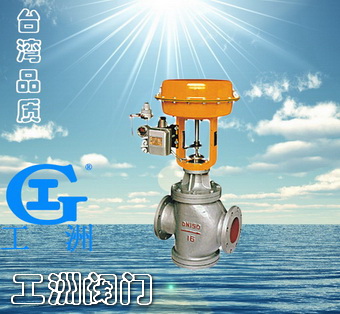

ZMA(B)P型气动薄膜单座调节阀是自动控制系统中最常用的执行器,它由气动薄膜执行机构和直通单座阀组成,单座柱塞型阀芯、阀芯采用顶底导向,结构简单,动作可靠。适用于泄漏量要求严格,阀前后压差不宜过高的工作场合。 |
公称通径mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 额定流量系数kv
| 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 | 公称压力MPa | 0.6 1.6 4.0 6.4(常温型) 4.0 6.4(中温型) | 行 程mm | 16 | 25 | 40 | 63 | 100 | 介质温度℃ | -20~200、-40~+250(常温型)、-40~250(中温型) | 流量特性 | 直线、等百分比 | 法兰尺寸 | 法兰密封面型式按JB77-59,其中铸钢法兰按光滑式,铸钢法兰按凹式 | 法兰型式 | 铸铁法兰尺寸按JB79-59,铸钢法兰尺寸按JB79-59 | 阀体 材质 | PN (MPa) | 1.6 | 常温型 | HT200 | 4.0,6.0 | 常温、中温型 | ZG230-450、ZG1Cr18Ni9Ti | 阀芯材质 | 1Cr18Ni9 | 上阀盖型式 | 普通式(常温型),热片式(中温型) | 可调比 | 30:1 |
|
型 号 | ZHA(B)-1 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 | 有效面积cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 | 行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 | 弹簧范围KPa | 20~100(标准);40~200;80~240;20~60;60~100 |
项目 | 指标值 | 基本误差% | 不带定位器 | ±5.0 | 带定位器 | ±1.0 | 回差% | 不带定位器 | 3.0 | 带定位器 | 1.0 | 死区% | 不带定位器 | 3.0 | 带定位器 | 0.4 | 允许泄漏量L/h | 1×10-3×阀额定容量 |
供气压力 MPa | 弹簧压力 KPa | 公称通径 | 20 | 20 | 20 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 阀座直径 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 0.14 | 20-100 | 允许压差MPa | 5.3 | 3.7 | 2.3 | 1.3 | 0.8 | 0.5 | 0.5 | 0.3 | 0.25 | 0.2 | 0.12 | 0.12 | 0.08 | 0.05 | 0.05 | 0.035 | 0.24 | 40-200 | 6.4 | 6.4 | 5.5 | 3.1 | 1.8 | 1.2 | 1.1 | 0.7 | 0.65 | 0.45 | 0.18 | 0.18 | 0.10 | 0.10 | 0.10 | 0.07 |
DN | D | | H | H1 | PN(MPa) | 1.6 | 4.0 | 6.4 | 常 温型 | 中温型 | 25 | 280 | 185 | 190 | 200 | 685 | 835 | 115 | 32 | 280 | 200 | 210 | 210 | 696 | 847 | 120 | 40 | 325 | 220 | 230 | 235 | 754 | 905 | 130 | 50 | 325 | 250 | 255 | 265 | 784 | 935 | 145 | 65 | 410 | 275 | 285 | 295 | 1065 | 1219 | 180 | 80 | 410 | 300 | 310 | 320 | 1076 | 1239 | 195 | 100 | 410 | 350 | 355 | 370 | 1085 | 1248 | 200 | 125 | 495 | 410 | 425 | 440 | 1286 | 1498 | 245 | 150 | 495 | 450 | 460 | 475 | 1306 | 1518 | 255 | 200 | 495 | 550 | 560 | 570 | 1381 | 1593 | 275 | 250 | 620 | 670 | 740 | 752 | 1455 | 1645 | 380 | 300 | 620 | 770 | 803 | 819 | 1510 | 1690 | 430 |
零件名称 | 材料 | 温度范围 | 备注 | 阀 体 上阀盖 | HT200 | -20~200℃ | | ZG230-450 | -40~450℃ | | ZG1Cr18Ni9Ti | -250~550℃ | | 阀芯、阀座、阀杆 | 1Cr18Ni9 | -250~550℃ | | 上下膜片 | A3钢板 | | | 支架、顶盖 | HT200 | | | 压缩弹簧 | 60Si2Mn | | | 波纹薄膜 | 5806胶夹480D尼龙66网眼布 | | | 填 料 | 聚四氟乙烯 | -40~200℃ | | 碳纤维 | -120~350℃ | | 柔性石墨 | -40~600℃ | |
订货时请注明: 1、产品型号 2、公称压力 3、公称通径DN、阀座直径 4、弹簧范围 5、是否带附件 6、流量特性 7、阀前阀后压差 8、阀体、阀芯、阀座材料 9、流体介质种类 10、是否有其它特殊要求 |
|
