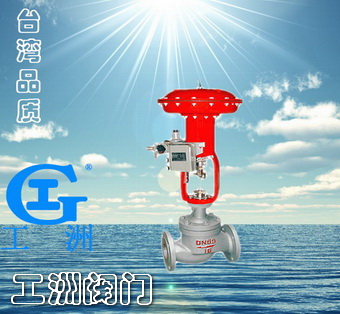

产品名称:气动薄膜套筒调节阀产品型号:ZMAM、ZMBM产品口径:DN20-300产品压力:1.6-6.4MPa产品材质:铸钢、不锈钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

概述
ZMA(B)M型气动薄膜套筒调节阀普遍使用的一种气动执行器,它采用平衡式阀芯结构,轴向不平衡力小,稳定性好,阀杆不易产生振动,允许压差大、噪声低、流通能力较大、适应性强而使于流量大、压差大、泄漏量要求不高的场合(在大部分应用场合可代替单、双座调节阀)。当采用软密封或硬密封结构时,特别适用于即要求调节又要求切断的多用途场合。

规格与技术参数
1、调节机构主要技术参数
公称通径mm2540506580100150200250300
额定流量系数kv2;3.2
5;8;10
25
16
40
25
63
40
100
63
155
100
370
250
580
400
900
630
1300
1000
公称压力MPa0.6 6.4
行 程mm16254060100
流量特性直线 等百分比
介质温度℃-20~200、-40~+250(常温型) -40~315(中温型)
法兰尺寸铸铁法兰尺寸按JB79-59,铸钢法兰尺寸按JB79-59
法兰型式法兰密封面按JB77-59,其中铸钢法兰按光滑式,铸钢法兰按凹式
阀体材质 HT200,ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀体材质 ZMA(B)M:1Cr18Ni9;ZMA(B)M2;阀塞密封面嵌聚四氟乙烯
ZMA(B)M3 :阀塞密封面堆焊硬质合金
上阀盖型式普通式(常温型),热片式(中温型)

执行机构主要技术参数
型 号ZHA(B)-2ZHA(B)-3ZHA(B)-4ZHA(B)-5ZHA(B)-6
有效面积cm228040063010001600
行 程mm1625406060
弹簧范围KPa20~100;40~200、20~60、60~100、80~240
主要技术性能指标
项目指标值
基本误差%不带定位器±5.0
带定位器±1.0
回差%不带定位器3.0
带定位器1.0
死区%不带定位器3
带定位器0.4
允许泄漏量L/h5×10-3×阀额定容量

允许压差
供气压力
MPa
弹簧压力
KPa
公称通径
2540506580100150200250300
0.1420-1004.33.93.94.33.32.71.81.31.31.1
0.2440-2008.67.87.88.66.65.43.62.62.62.2
注:使用条件为阀杆在介质流出端关闭时P2=0状态下。

可配附件
定位器 限位开关 电/气转换器 手轮 压力表 电磁阀 空气过滤减压器

主要零件材料及推荐使用温度范围
零件名称材料温度范围备注
阀 体
上下阀盖
HT200-20~200℃
ZG230-450-40~450℃
ZG1Cr18Ni9Ti-250~550℃
阀塞、套筒、阀杆1Cr18Ni9-250~550℃
上下膜盖A3钢板
支架、顶盘HT200
压缩弹簧60Si2Mn
波纺薄膜5806胶夹480D尼龙66网眼布
填料聚四氟乙烯-40~200℃
碳纤维-120~350℃
柔性石墨-200~600℃
外形尺寸
公称通径
DN

LHH1
PN MPa常温型中温型
1.66.4气开气关气开气关
25280185200714672867825110
40325220235825773974922131
50325250265825773974922131
654102752951141104313001202171
804103003201158406013261228189
1004103804001200110213671269209
1504955305501471134816961575275
2006007808102081189523162130390
2506007808102081189523162130390
3006008809502195201024312245450

订货须知
订货时请注明:
