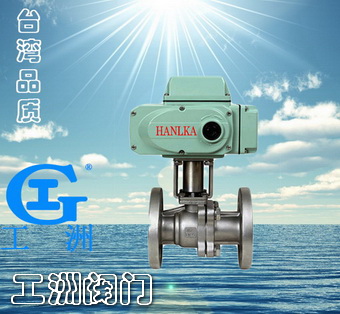

ZDJR、ZJKR电动O型调节阀-工洲阀门台湾品质

产品名称：电动O型调节阀产品型号：ZDJR、ZJKR产品口径：DN15-DN400产品压力：1.6-6.4MPa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
概述
ZJKR、ZDJR系列电动O型调节阀是一种转为900的旋转类型调节阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，配用KDJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品机通常用于密封要求严格的场合，除控制气体、液体、蒸气介质外，还适宜控制污水和含有纤维杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

主要技术参数和性能指标
公称通径mm 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
额定流量系数Kv 17 33 62 95 146 323 350 439 810 1205 1912 3014 4306 6540 8750 11800
公称压力 PN1.6,6.4MPa
连接型式法兰连接，按JB79-59标准
球阀转角 900
阀体材料铸钢，铸不锈钢
适用温度℃ -40～+180（常温型）、-40～+450（中温型）
执行机构 DJK-Ⅱ、Ⅲ型PS AUTOMATION CMBH、LNAR-KOSO、Unic-Z电动执行机构
输入信号 0～10mA 4～20mA 1～5V DC
基本误差 ≤全行程的±2.5％
回差 ≤全行程的2.0％
死区 ≤全行程的3.0％
泄漏量软密封，JB/T7378-94表二的V级　硬密封，JB/T7378-94表2的IV级
JB/T7378-94标准表2见附表
外形及连接尺寸
ZKJR-16型
公称
通径
DN L H1 H2 D D1 n-d
25 150 470 58 115 85 4-18
32 165 490 68 135 100 4-18
40 180 500 73 145 110 4-18
50 200 620 80 160 125 4-18
65 220 630 90 180 145 4-18
80 240 650 98 195 160 8-18
100 280 685 120 215 180 8-18
125 320 730 140 245 210 8-18
150 360 880 167 280 240 8-23
200 450 970 210 335 295 12-23
250 600 1020 335 405 355 12-25
300 700 1310 385 460 410 12-25
350 800 1355 420 520 470 16-25
400 900 1405 470 580 525 16-30

L H1 H2 D D1 n-d
15 130 460 53 105 75 4-14
20 140 465 63 125 90 4-18
25 150 470 68 135 100 4-18
32 165 490 75 150 110 4-23
40 180 500 83 165 125 4-23
50 200 620 88 175 135 4-23
65 220 646 100 200 160 8-23
80 240 781 105 210 170 8-23
100 280 804 153 250 200 8-25
125 320 925 186 295 240 8-30
150 360 955 211 320 280 8-34
200 450 1070 235 405 345 12-34
250 600 1280 335 470 400 12-41
300 700 1330 390 530 460 16-41
350 800 1375 425 595 525 16-41
400 900 1425 498 670 585 16-48

电子式内伺服ZDJR-16型
公称通径
DN PS ATUOMATION CMBH LNAR-KOSK Unic-Z
H1 L1 L2 H1 L1 L2 H1 L1 L2
25 358 182 90 291 56 225 247 98 110
32 376 182 90 309 56 225 265 98 110
40 384 182 90 317 56 225 273 98 110
50 443 182 90 376 56 225 332 98 110
65 531 210 105 426 56 255 342 123 133
80 561 210 105 441 56 255 357 123 133
100 654 252 131 461 56 255 379 123 133
125 701 252 131 560 68 270 426 123 133
150 721 252 131 580 68 270
200 791 252 131 705 80 335
250
300
350
400

订货须知
订货时请注明：
1、产品型号 2、公称通径、压力　3、输入信号　4、阀体和阀内组件材料　5、适用温度　6、连接型号　7、是否带附件

公称通径 DN	L	H1	H2	D	D1	n-d
25	150	470	58	115	85	4-18
32	165	490	68	135	100	4-18
40	180	500	73	145	110	4-18
50	200	620	80	160	125	4-18
65	220	630	90	180	145	4-18
80	240	650	98	195	160	8-18
100	280	685	120	215	180	8-18
125	320	730	140	245	210	8-18
150	360	880	167	280	240	8-23
200	450	970	210	335	295	12-23
250	600	1020	335	405	355	12-25
300	700	1310	385	460	410	12-25
350	800	1355	420	520	470	16-25
400	900	1405	470	580	525	16-30

	L	H1	H2	D	D1	n-d
15	130	460	53	105	75	4-14
20	140	465	63	125	90	4-18
25	150	470	68	135	100	4-18
32	165	490	75	150	110	4-23
40	180	500	83	165	125	4-23
50	200	620	88	175	135	4-23
65	220	646	100	200	160	8-23
80	240	781	105	210	170	8-23
100	280	804	153	250	200	8-25
125	320	925	186	295	240	8-30
150	360	955	211	320	280	8-34
200	450	1070	235	405	345	12-34
250	600	1280	335	470	400	12-41
300	700	1330	390	530	460	16-41
350	800	1375	425	595	525	16-41
400	900	1425	498	670	585	16-48

公称通径 DN	PS ATUOMATION CMBH			LNAR-KOSK			Unic-Z
公称通径 DN	H1	L1	L2	H1	L1	L2	H1	L1	L2
25	358	182	90	291	56	225	247	98	110
32	376	182	90	309	56	225	265	98	110
40	384	182	90	317	56	225	273	98	110
50	443	182	90	376	56	225	332	98	110
65	531	210	105	426	56	255	342	123	133
80	561	210	105	441	56	255	357	123	133
100	654	252	131	461	56	255	379	123	133
125	701	252	131	560	68	270	426	123	133
150	721	252	131	580	68	270
200	791	252	131	705	80	335
250
300
350
400
