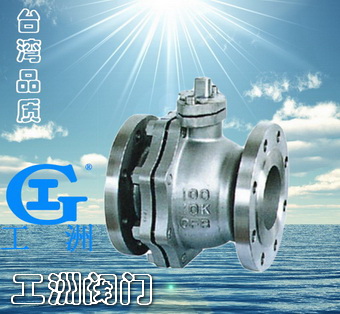

产品名称:日标球阀产品型号:Q41F产品口径:DN15-250产品压力:10K-40K产品材质:铸钢、不锈钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

产品性能规范
公称压力(PN)1.62.54.06.4
壳体试验压力2.43.86.09.6
密封试验(液)1.82.84.47.0
密封试验(气)0.5~0.7
适用介质C       P       R
水、油品、蒸气   硝酸类    醋酸类
适用温度≤200℃

主要零件材料

名称 WCB类 CF8类CF3类CF8M类CF3M类
阀体左体A216-WCBA315-CF8A35-CF3A351-CF8MA351-CF3M
球体B2-B8A105-1025A182-F304LA182-F304LA132-F316A182-F316L
B8以上A216-WCBA351-CF8MA351-CF3A351-CF8MA351-CF3M
阀杆A182-F6aA182-F304A182-F304LA182-F336A182-F316L
阀座PTFE/增强PTFE/NYLIN PTFE/Reinforced PTFE/Nyion
阀座支承圈A105-1025A182-F304A182-F304LA182-F316A182-F316L
弹簧 3yc-7/17-49H
O形圈NBR氟橡胶
螺柱A193-B7A193-B8
螺母A194-2HA194-8

10K主要连接尺寸及重量
尺寸inch1/2"3/4"1"1-1/2"2"2-1/2"3"4"5"6"8"10"
DN15202540506580100125150200250
Lmm108117127165178190203229356394457533
Hmm59637597107142152178252272342345
Wmm1301301602302304004007001100110015001500
重量kg2.33.04.57.09.515.019.033.058.093.0160.0200.0

20K主要连接尺寸及重量
尺寸inch1/2"3/4"1"1-1/2"2"2-1/2"3"4"5"6"8"10"
DN15202540506580100125150200250
Lmm140152165190216241283305381403502568
Hmm59637597107142152178252272342345
Wmm1301301602302304004007001100110015001500
重量kg2.53.55.510.514.523.530.055.081.0118.0200.0250.0
