产品名称：二位三通球阀产品型号：KHB3K、BK3产品口径：DN4-50产品压力：1.0-50.0Mpa产品材质：铸钢、不锈钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息

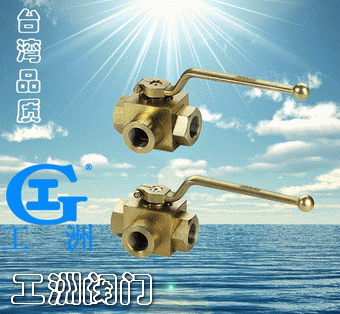

KHB3K(BK3)系列二位三通球阀
图形符号

型号说明

① 系列代号：KHB3K（BK3）系列二位三通球阀
② 连接代号：M** 、G** 、 **LR 、**SR、PT**、NPT**
③ 阀体材料：1-钢、2-不锈钢
④ 球体材料：1-钢、2-黄铜、3-不锈钢
⑤ 工作温度：1、-25～＋100℃ 2、-30～＋170℃
⑥ 其他密封：2-丁晴橡胶、4-氟橡胶
⑦ 手柄形式：01-铝质直柄02-铝质曲柄03-铸锌直柄04-铸锌曲柄05-钢质直柄06-钢质曲柄09-不带手柄
⑧ 设计序号：由生产商定
⑨ 表面处理：空白-磷化、G-电镀黄锌

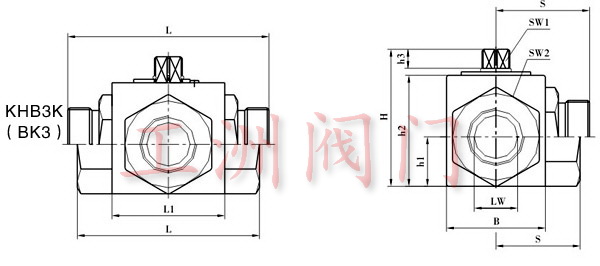

外形尺寸

尺寸表
连接口略图:
简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
S
KHB3K-M16×1.5
500
06
06
11
M16×1.5
11
69
40
26
45
13.5
33
8
09
22
27.5
KHB3K-M22×1.5
500
08
08
16
M22×1.5
12
76
42
32
49
16
36
10
09
27
33
KHB3K-M27×1.5
500
10
10
20
M27×1.5
12
76
42
32
49
16
36
10
09
27
33
KHB3K-M30×1.5
400
16
15
24
M30×1.5
13
84
48
38
61
19
45
11
09
32
37
KHB3K-M36×2
315
20
20
30
M36×2
15
103
60
48
70
25
55
11
12
41
45.5
KHB3K-M42×2
315
25
23
35
M42×2
18
116
65
57
79
28.5
64
11
12
50
54
KHB3K-M52×2
315
32
32
40
M52×2
20
149
84
75
101
37.5
84
12
14
60
70
KHB3K-M60×2
315
40
38
45
M60×2
22
174
91
85
112
42.5
95
12
14
70
84
简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
S
KHB3K-G1/8
500
04
06
／
G1/8
10
69
40
26
45
13.5
33
8
09
22
35
KHB3K-G1/4
500
06
06
／
G1/4
14
69
40
26
45
13.5
33
8
09
22
35
KHB3K-G3/8
500
10
10
／
G3/8
14
72
42
32
49
16
36
10
09
27
36
KHB3K-G1/2
500
13
12
／
G1/2
16
83
48
35
49
17
40
10
09
30
40
KHB3K-G1/2
400
16
15
／
G1/2
16
83
48
38
61
19
45
11
09
32
42
KHB3K-G3/4
315
20
20
／
G3/4
18
95
60
48
70
25
55
11
12
41
49
KHB3K-G1
315
25
25
／
G1
21
113
65
57
79
28.5
64
11
12
50
56.5
KHB3K-G 11/4
315
32
32
／
G 11/4
22
110
84
75
101
37.5
84
12
14
60
62.5
KHB3K-G 11/2
315
40
38
／
G 11/2
24
130
91
85
112
42.5
95
12
14
70
61
KHB3K-G2
315
50
48
／
G2
26
140
100
105
131
52.5
112
12
14
80
62.5

简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
S
KHB3K-NPT1/8
500
04
06
／
NPT1/8
10
69
40
26
45
13.5
33
8
09
22
35
KHB3K-NPT1/4
500
06
06
／
NPT1/4
14
69
40
26
45
13.5
33
8
09
22
35
KHB3K-NPT3/8
500
10
10
／
NPT3/8
14
72
42
32
49
16
36
10
09
27
36
KHB3K-NPT1/2
500
13
12
／
NPT1/2
16
83
48
35
49
17
40
10
09
30
40
KHB3K-NPT1/2
400
16
15
／
NPT1/2
16
83
48
38
61
19
45
11
09
32
42
KHB3K-NPT3/4
315
20
20
／
NPT3/4
18
95
60
48
70
25
55
11
12
41
49
KHB3K-NPT1
315
25
25
／
NPT1
21
113
65
57
79
28.5
64
11
12
50
56.5
KHB3K-NPT 11/4
315
32
32
／
NPT 11/4
22
110
84
75
101
37.5
84
12
14
60
62.5
KHB3K-NPT 11/2
315
40
38
／
NPT 11/2
24
130
91
85
112
42.5
95
12
14
70
61
KHB3K-NPT2
315
50
48
／
NPT2
26
140
100
105
131
52.5
112
12
14
80
62.5
简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
S
KHB3K-06LR
500
04
04
06
M12×1.5
10
67
40
26
45
13.5
33
8
09
22
33.5
KHB3K-08LR
500
06
06
08
M14×1.5
10
67
40
26
45
13.5
33
8
09
22
33.5
KHB3K-10LR
500
08
08
10
M16×1.5
11
74
42
32
49
16
36
10
09
27
37
KHB3K-12LR
500
10
10
12
M18×1.5
11
74
42
32
49
16
36
10
09
27
37
KHB3K-15LR
500
13
12
15
M22×1.5
12
82
48
35
53
17
40
10
09
30
40
KHB3K-15LR
500
12
12
15
M22×1.5
12
82
48
38
61
19
45
11
09
32
40
KHB3K-18LR
500
13
12
18
M26×1.5
12
82
48
35
53
17
40
10
09
30
42
KHB3K-18LR
400
16
15
18
M26×1.5
12
82
48
38
61
19
45
11
09
32
42
KHB3K-22LR
315
20
19
22
M30×2
14
101
60
48
70
25
55
11
12
41
52
KHB3K-28LR
315
25
24
28
M36×2
14
108
65
57
79
28.5
64
11
12
50
54
KHB3K-35LR
315
32
30
35
M45×2
16
141
84
75
101
37.5
84
12
14
60
66
KHB3K-42LR
315
40
36
42
M52×2
16
162
91
85
112
42.5
95
12
14
70
78
简略型号
PN(bar)
DN
LW
RA
d1
i
L
L1
B
H
h1
h2
h3
SW1
SW2
S
KHB3K-08SR
500
04
05
08
M16×1.5
12
73
40
26
45
13.5
33
8
09
22
37
KHB3K-10SR
500
06
06
10
M18×1.5
12
73
40
26
45
13.5
33
8
09
22
37
KHB3K-12SR
500
08
08
12
M20×1.5
12
76
42
32
49
16
36
10
09
27
38
KHB3K-14SR
500
10
10
14
M22×1.5
14
80
42
32
49
16
36
10
09
27
40
KHB3K-16SR
500
13
12
16
M24×1.5
14
86
48
35
53
17
40
10
09
30
44
KHB3K-16SR
500
12</DIV
