| 产品名称： | 高压球阀 |
| 产品型号： | CJZQ |
| 产品口径： | DN06-25 |
| 产品压力： | 1.0-50.0Mpa |
| 产品材质： | 铸钢、不锈钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |
| CJZQ系列高压球阀 | 图形符号
技术参数
公称压力：31.5MPa
适用介质：液压油Hydraulic Oil

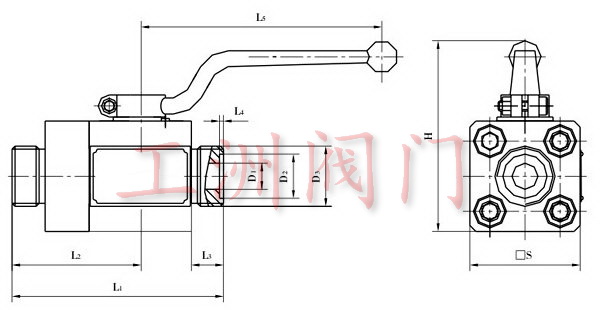

外形尺寸
型号 | D1 | D2 | D3 | L1 | L2 | L3 | L4 | L5 | H | □S | CJZQ-H10L | Ф9 | Ф20 | M27×1.5 | 100 | 62 | 14 | 2 | 105 | 86 | □46 | CJZQ-H15L | Ф14 | Ф22 | M30×1.5 | 105 | 64 | 16 | 2 | 147 | 99 | □52 | CJZQ-H20L | Ф18 | Ф28 | M36×2 | 121 | 74 | 18 | 2.5 | 185 | 108 | □60 | CJZQ-H25L | Ф23 | Ф35 | M42×2 | 135 | 80 | 20 | 2.5 | 185 | 118.5 | □70 | CJZQ-H32L | Ф30 | Ф40 | M52×2 | 160 | 96 | 22 | 2.5 | 240 | 137 | □84 | CJZQ-H40L | Ф38 | Ф45 | M60×2 | 180 | 106 | 24 | 2.5 | 240 | 148 | □96 | CJZQ-H50L | Ф48 | Ф55 | M72×2 | 205 | 105 | 26 | 2.5 | 240 | 172 | □120 |
|
|
