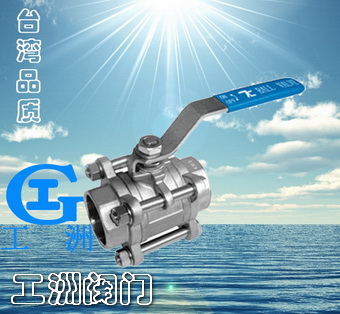

Q61F三片式承插焊球阀

产品名称：三片式承插焊球阀产品型号：Q61F产品口径：DN25～DN100产品压力：1.0～6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

产品介绍：
球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，其启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。

应用范围：
适用介质:水、油、气及某些腐蚀液体
三片式承插焊球阀适用介质：水、油、气及某些腐蚀性液体（W.O.G）
三片式承插焊球阀适用稳定范围：-20～232℃～350℃
三片式承插焊球阀公称压力：1.6-6.4MPa

结构特点：
适用于经常操作，启闭迅速、轻便。
1. 流体阻力小。
2. 结构简单,相对体积小,重量轻,便于维修。
3. 密封性能好。
4. 不受安装方向的限制,介质的流向可任意。
5. 无振动,噪声小。

标准规范：
设计制造标准：GB/T 12237-2007
结构长度标准：GB/T 12221-2005
承插焊标准：GB12224、ANSIB16.25
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

零件材料与工况：
零件名称材质
阀体不锈钢CF8M碳钢WCB
密封圈聚四氟乙烯PTFE聚四氟乙烯PTFE
阀盖不锈钢CF8M碳钢WCB
球体不锈钢SS316不锈钢SS304
阀杆不锈钢SS316不锈钢SS316
螺母不锈钢SS304FCD45
垫圈不锈钢SS304FCD45
手柄套塑料塑料
手柄不锈钢SS304不锈钢SS304
阀杆螺母不锈钢SS304B7
填料压盖螺母不锈钢SS304不锈钢SS304
填料聚四氟乙烯PTFE聚四氟乙烯PTFE
止推垫圈聚四氟乙烯PTFE聚四氟乙烯PTFE
螺栓不锈钢SS304B8

主要尺寸及重量：

SIZE1/4"3/8"1/2"3/4"1"1-1/4"1-1/2"2"2-1/2"3"4"
D11.612.71520253238506580100
L6868728290112120145185210268
H5050606471788695130148173
E100100130130165165190190250250280
F14.117.621.827.534.743.049.061.577.090.0115.2
P1010101313161618182020
