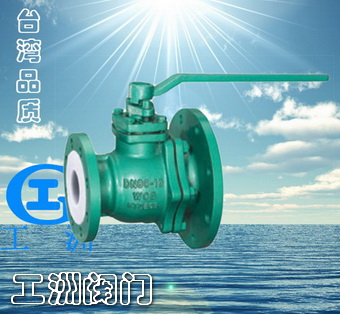

FQ41F衬氟放料球阀-工洲阀门台湾品质

产品名称：衬氟放料球阀产品型号：FQ41F产品口径：DN25～DN100产品压力：0.6～1.6MPa产品材质：碳钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
应用范围：
FQ41F型衬氟放料球阀适用在-50℃～150℃的各种浓度的王水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。

结构特点：
衬氟放料球阀、L值为企业标准，左法兰比右法兰大一档，D1与反应釜连接，分子为右法兰尺寸，分母为左法兰JB78尺寸，配反应釜50L-5000L。
标准规范：设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
主要尺寸及重量：
公称通径 PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm) 重量
DN L D D1 D2 f b z-φd D0 H kg
32 140 135/160 100/130 78/115 3/3 18/20 4-φ14/4-φ18 200 130 9
40 160 145/185 110/150 85/125 3/4 18/22 4-φ18/4-φ18 230 135 15
79 标 50 170 160/205 125/170 100/140 3/4 20/24 4-φ18/4-φ18 250 140 18
80 200 195/245 160/200 130/175 4/5 22/26 4-φ18/8-φ18 300 205 35
69 标 50 170 160/230 125/190 100/140 3/4 20/24 4-φ18/8-φ14 250 140 18
80 200 195/245 160/210 130/175 4/5 22/26 4-φ18/10-φ14 300 205 35
100 280 215/280 180/240 150/210 4/5 24/28 8-φ18/8-φ23 350 230 44

导航栏
真空阀	球阀
蝶阀	闸阀
截止阀	止回阀
调节阀	隔膜阀
减压阀	疏水阀
电磁阀	呼吸阀
旋塞阀	柱塞阀
针型阀	过滤器
阻火器	放料阀
平衡阀	排气阀
排泥阀	排污阀
铜阀	角座阀
船用阀	液压阀
陶瓷阀	低温阀
保温阀	锻钢阀
电站阀	美标阀
日标阀	德标阀
波纹阀	控制阀
消防阀	气体阀

公称通径		PN 0.6-1.6(MPa) 主要外形尺寸和连接尺寸 (mm)									重量
DN		L	D	D1	D2	f	b	z-φd	D0	H	kg
32		140	135/160	100/130	78/115	3/3	18/20	4-φ14/4-φ18	200	130	9
40		160	145/185	110/150	85/125	3/4	18/22	4-φ18/4-φ18	230	135	15
79 标	50	170	160/205	125/170	100/140	3/4	20/24	4-φ18/4-φ18	250	140	18
79 标	80	200	195/245	160/200	130/175	4/5	22/26	4-φ18/8-φ18	300	205	35
69 标	50	170	160/230	125/190	100/140	3/4	20/24	4-φ18/8-φ14	250	140	18
69 标	80	200	195/245	160/210	130/175	4/5	22/26	4-φ18/10-φ14	300	205	35
100		280	215/280	180/240	150/210	4/5	24/28	8-φ18/8-φ23	350	230	44
