产品介绍:

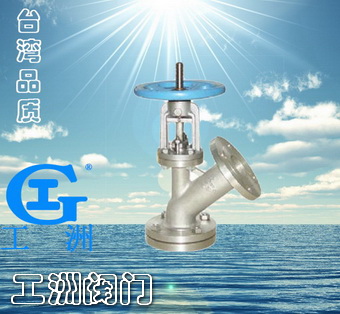

放料阀主要用于反映器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他的底部,因此消除工艺介质通常在容器出口的残留现象。放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使放料阀密封圈表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能。放料阀阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时,上展式放料阀采取短行程阀瓣的设计。
应用范围:
上展式放料阀在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。放料阀有各种操作方式,例如,手动,气动(弹簧复位式、双作用式、带手轮和不带手轮),电动,液动,齿轮等。
结构特点:
放料阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.
放料阀阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成,手轮顺转, 阀门关闭,阀杆向上移动, 此阀为上展式,手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008
零件材料与工况:
零件名称 | ZG1Cr18Ni9Ti系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
阀体/阀盖 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀杆 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
阀瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
垫片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |
DN | 上法兰 | 上法兰 | 下法兰 | 密封座 | ||
D1 | D2 | D3 | D4 | D5 | D6 | |
25 | 115 | 80 | 115 | 85 | - | - |
32 | 135 | 100 | 135 | 100 | - | - |
40 | 145 | 110 | 145 | 110 | 80 | 60 |
50 | 165 | 125 | 160 | 125 | 85 | 70 |
65 | 180 | 145 | 180 | 145 | 130 | 85 |
80 | 195 | 160 | 195 | 160 | 135 | 95 |
100 | 215 | 180 | 215 | 180 | 160 | 130 |
125 | 245 | 210 | 245 | 210 | 160 | 140 |
150 | 280 | 240 | 280 | 240 | 185 | 165 |
200 | 335 | 295 | 335 | 295 | / | / |
