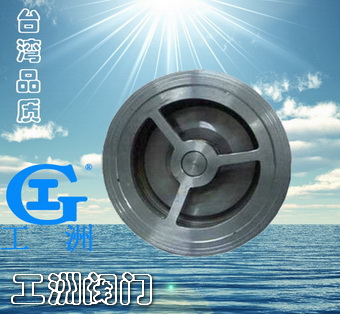

产品名称:对夹升降式止回阀产品型号:H71W、H71H、H71X产品口径:DN15~DN1200产品压力:0.6~42.0MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

产品介绍:
针对国内传统使用的H41型法兰连接升降式止回阀具有体积笨大,流体阻力大,阀门关闭时水锤压力高,安装、维修难,使用寿命短等缺点。阀门供应网针对传统法兰结构止回阀存在的问题,研制生产了对夹式止回阀系列,H71对夹式升降式止回阀具有结构长度短,体积小、重量轻,阀瓣关闭快速,水锤压力小,安装方便,流体阻力小,动作灵敏、密封性能好,阀瓣行程短、关阀冲击力小,整体结构、简单紧凑,使用寿命长、可靠性高等特点。



应用范围:
对夹升降式止回阀适用于公称压力PN10~PN420、Class150~Class2500;公称通径DN15~DN1200、NPS1/2~48;工作温度-196℃~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。



结构特点:
1. 结构长度短,其结构长度只有传统法兰止回阀的1/4~1/8;
2. 体积小、重量轻,其重量只有传统法兰止回阀的1/4~1/20;
3. 阀瓣关闭快速,水锤压力小;
4. 水平管道或垂直管道均可使用,安装方便;
5. 对夹升降式止回阀流道通畅、流体阻力小;
6. 动作灵敏、密封性能好;
7. 阀瓣行程短、关阀冲击力小;
8. 整体结构、简单紧凑、造型美观;
9. 使用寿命长、可靠性高。

标准规范:
设计制造标准:JB/T 8937
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

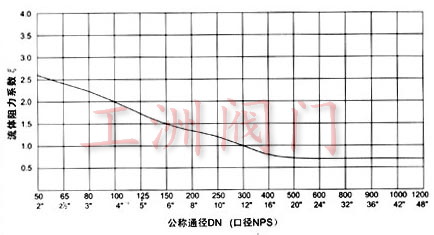

 流体力学性能:

公称通径阀门全开启
时的流体阻
力系数ξ
常温下阀门全开启时的水流量系数流体的流向
DNNPSKv(m3/h)Cv(U.S)Cv(U.K)
开启压力近似值KPa
5022.663746221
6521/22.410912810721
8032.317220116921
10042.028933828321
12551.847655746621
15061.575087873521
20081.314321675140321
250101.223302726228321
300121.036764301360221
350140.952746171516921
400160.873068548716031
450180.8924610818906131
500200.811415133561118731
600240.717573205601722231
700280.723919279852344141
750300.727458321262690941
800320.731241365523061641
900360.739539462613874841
1000400.748814571124783841
1050420.753817629665274141
1200480.770292822426888641
