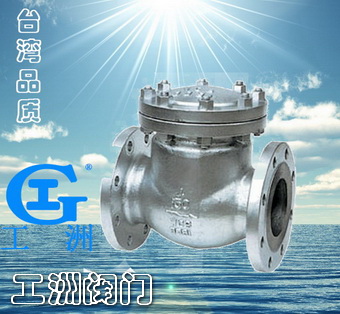

H44H法兰钢制旋启式止回阀

产品名称：法兰钢制旋启式止回阀产品型号：H44H产品口径：DN25～DN300产品压力：0.6～16.0MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

产品介绍：
旋启式止回阀是靠管路中介质本身的流动产生的力而自动开启和关闭的，属于一种自动阀门。止回阀用于管路系统，其主要作用是防止介质倒流、防止泵及其驱动电动机反转，以及容器内介质的泄放。止回阀产品还可用于给其中的压力可能升至超过主系统压力的辅助系统提供补给的管路上 。

应用范围：
法兰式旋启式止回阀适用于压力PN16~160工作温度-29℃~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，钢制旋启止回阀适用介质为水、油品、蒸汽、酸性介质等。

结构特点：
旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装于阀体内部，不穿透阀体，除了中法兰部位用密封垫片和密封环外，整体没有外漏点，杜绝阀门外泄的可能。



旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构，使得阀瓣在360C范围内有一定的自由度，有适当的微量位置补偿。



标准规范：


设计制造标准：GB/T 12236-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008



旋启式止回阀主要性能规范

型号公称压力
PN/MPa		试验压力
PS(MPa)		工作温度
（℃）		适用介质工作温度（℃）
壳体密封120200350425450350
最高工作压力　P/MPa
H44Y-4DI4.06.04.0≤550水、蒸汽、油品-4.04.03.4-1.0
H44M－4O≤450二甲乙苯----1.8-
H44Y－40P≤120
H44W-40P-20～150苯菲尔溶液3.7-----
H44W-40R-20～150硝酸类------
H44Y－40P1≤550醋酸类------
H44W-40P1蒸气、空气、油品-4.0---2.2
H44Y-64P15.19.66.4-4.0---2.2
H44Y-64I水、蒸气、油品-6.4---3.6
--5.34.6-1.6

零件材料与工况：

型号H44H-16C～250H44W-16P～250
工作压力（MPa）1.6～6.4
适用温度（℃）≤425≤150
适用介质水、蒸汽、油品弱腐蚀性介质
材料阀体、阀盖、阀瓣碳素钢铬镍钛不锈钢
密封面碳钢堆焊铁基合金本体密封



H44Y-40I、H44M-40、H44Y-40P、H44Y-40P1、H44W-40P1、H44W40P、H44W-40R主要尺寸及重量：

公称通径
DN/mm		PN 40 尺 寸 /mm重量
