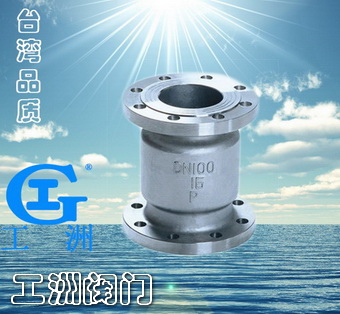

产品名称:不锈钢立式止回阀产品型号:H42W产品口径:DN15~DN200产品压力:0.6~10.0MPa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

概述:

止回阀:止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。

启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。

止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。



产品介绍:
H42W不锈钢法兰立式止回阀正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。

不锈钢法兰立式止回阀由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。


标准规范:
设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008



零件材料与工况:

技术参数压力等级
16 20 25 32 35 40 45 50 60 70
工作压力(Mpa)≤16≤20≤25≤32≤35≤40≤45≤50≤60≤70
试验压力(M)  强度 24 3037.5 4852.5 6067.5 75 90105
  密封17.6 2227.535.238.5 4449.5 55 66 77
介质水、油等
温度≤120℃



主要尺寸及重量:

公称压力
PN
公称通径
DN
主要连接尺寸外形
尺寸
LDD 1D 2D 6bff 1Z-φdH
H42W-16P.R
4020014511085-162-4-1895
50230160125100-162-4-18105
65290180140120-182-4-18120
80310195165135-203-8-18130
100350215180155-203-8-18140
125400245210185-223-8-12155
150480280240210-243-8-23180
200600335295265-263-12-23215

型号
公称通径DN
L
D
D1
D2
b
Z-φd
H42W-25P.R
-40
15
85
95
65
45
16
4-φ14
20
95
105
75
55
16
4-φ14
25
100
115
85
65
16
4-φ14
32
120
135
100
78
16
4-φ18
40
130
145
110
88
18
4-φ18
50
140
160
125
100
20
4-φ18
65
160
180
145
120
22
8-φ18
80
185
195
160
135
22
8-φ18
100
210
230
190
160
24
8-φ23
125
250
275
220
188
28
8-φ25
150
300
300
250
218
30
8-φ25
200
380
360
310
278
34
12-φ25



主要零部件材质:

零件

名称

材质

C

P

P3

P8

R

R3

R8

R1

R2

阀体

WCB

ZG1Cr

18Ni9

CF3

CF8

ZG1Cr18

Ni12Mo2Ti

CF3M

CF8M

1.4529

双相

不锈钢

阀盖

WCB

ZG1Cr

18Ni9

CF3

CF8

ZG1Cr18

Ni12Mo2Ti

CF3M

CF8M

1.4529

双相

不锈钢

阀瓣

WCB

ZG1Cr

18Ni9

CF3

CF8

ZG1Cr18

Ni12Mo2Ti

CF3M

CF8M

1.4529

双相

不锈钢

摇杆

2Cr13

1Cr18

Ni9

304L

304

1Cr18Ni

12Mo2Ti

316L

316

1.4529

双相

不锈钢

适用
介质

水、

气、油

硝酸类

醋酸类

含有氯离子

的介质

适用温度

-29425

-29540

订货须知:

一、①不锈钢法兰立式止回阀产品名称与型号②不锈钢法兰立式止回阀口径③不锈钢法兰立式止回阀是否带附件以便我们的为您正确选型④旋启式止回阀的使用压力⑤不锈钢法兰立式止回阀的使用介质的温度。

二、若已经由设计单位选定阀门供应网公司的不锈钢法兰立式止回阀型号,请按不锈钢法兰立式止回阀型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
