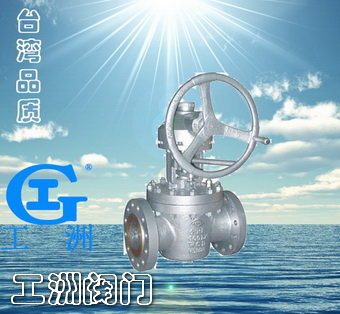

产品名称:高压法兰提升式硬密封旋塞阀产品型号:X43H产品口径:DN15~DN500产品压力:class600~class2500产品材质:铸铁、铸钢、不锈钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

产品介绍:

法兰连接美标提升式硬密封旋塞阀适用于公称压力CLASS150LB~2500LB,工作温度-29~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

应用范围:

法兰美标硬密封提升式旋塞阀适用于公称压力Class150~Class2500,工作温度-29℃~550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上,切断或接通管路介质。

结构特点:

1、产品结构合理、密封可靠、性能优良、造型美观;
2、阀门的启闭过程是在密封面脱离的状态下进行的,不会造成密封面的磨损。
3、法兰提升式硬密封旋塞阀双向流动,安装使用更方便。
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配,满足各种工程需要。

阀门的启闭工作原理

 旋塞阀的启闭过程:开启阀门时,要先旋转手轮,使塞子上升,于密封面脱离,再旋转手柄90°,使塞子的通道和阀体的通道相通,达到开启的目的。而阀闭的过程是先旋转手柄90°,使塞子的通道和阀体的通道垂直,再旋转手轮,使塞子下降,达到密封。

标准规范:

设计制造标准:API599、API6D
结构长度标准:ASME B16.10
连接法兰标准:ASME B16.5
压力温度等级:ASME B16.34
试验检验标准:API598、API6D

压力试验

公称压力强度试验密封试验(液)密封试验(气)
MPaLbf/2inMPaLbf/2inMPaLbf/2in
1503.04302.23150.4-0.760-100
3007.711105.7815
60015.3222011.31630
90023.0333017.02445
150038.4556028.24080
250064 0925547.06790

零件材料与工况:

体盖瓣摇杆导向套阀杆垫片密封面工作温度(℃)适用介质
WCBF6aPTFE
增强柔性石墨1Cr13/柔性石墨
不锈钢/耐酸石棉
齿型垫片
13Cr
STL
本体材料
PTFE
尼龙
≤150℃水、蒸气、油品硝酸类、醋酸类强氧气性介质尿素
CF8304
CF8M316
CF3304L
CF3M316L

主要尺寸及重量:

600Lb凸面法兰RF
mminLDD1D2BN-φdHDo
151/21659566.53514.54-φ16190120
203/419011782.543164-φ19195140
25121612489.05117.54-φ19225140
3211/422913398.563214-φ19260180
4011/2241156114.37322.54-φ22.5280200
502292165127.09225.48-φ19310220
6521/2330190149.410528.58-φ22.5340260
803356210168.112731.88-φ22.5395300
1004432273216.015738.18-φ25.4435300
1255508330266.718644.58-φ28.5470340
1506559356292.121647.812-φ28.5535400
2008660419349.32705612-φ32590450
25010787508431.832463.516-φ35630450
30012838559489.03816720-φ35680500
35014889603527.04137020-φ38720500
40016991686603.047076.520-φ41890600
450181092743654.05738320-φ44.51030600
500201194813723.95848924-φ44.51190600



DN900Lb环槽法兰RTJ
mminLDD1D2bn-φdHDo
151/22291218339.730.44-φ22.4190120
203/42291308944.533.44-φ22.4195140
25125414910250.836.54-φ25.4225140
3211/4279159111.360.336.54-φ25.4260180
4011/230517812468.340.04-φ28.4280200
502368216165.095.346.08-φ25.4310220
6521/2419244190.5108.049.08-φ28.5340260
803381241190.5123.846.08-φ25.4395300
1004457292235.0149.252.48-φ32435300
1255559349279.4181.058.78-φ35470340
1506610381317.5211.163.612-φ32535400
2008737470393.7269.971.412-φ38590450
25010838546469.9323.977.816-φ38630450
30012965610533.4381.087.220-φ38680500
350141029641558.8419.197.020-φ41720500
400161130705616419.197.020-φ44890600
45018/787685.8466.9111.620-φ501030600
500201321857749.3466.911620-φ541190600
1500Lb环槽法兰RTJ
25125414910250.836.54-φ25.4225140
3211/4279159111.360.336.54-φ25.4260180
4011/230517812468.340.04-φ28.4280200
502368216165.195.346.04-φ25.4310220
6521/2419244190.5108.049.04-φ28.5340260
803470267203.2136.555.78-φ32395300
1004546311241.3161.961.88-φ35435300
1506705394317.5211.192.112-φ28535400
2008832483393 7269.9103.012-φ44.5590450
25010991584482.6323.9119.112-φ51630450
300121130673571.5381.0138.216-φ54680500
35014/749635.0419.1149.216-φ60.5720500
400161384825.5704.9419.115416-φ66.5890600
2500Lb环槽法兰RTJ
502451235171.5101.658.78-φ28.5340350
6521/2508267196.9111.166.72-φ32390400
803578305228.6127.076.18-φ35450400
1004673356273.0157.287.38-φ41495450
1506914483368.3228.6120.78-φ54610500
20081022552438.2279.4141.312-φ54735500
250101270673539.8342.9182.612-φ66.5789550
300121422762619.3371.319212-φ73812600
