产品介绍：

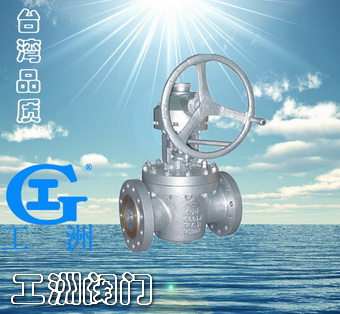

法兰连接美标提升式硬密封旋塞阀适用于公称压力CLASS150LB～2500LB，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

应用范围：

法兰美标硬密封提升式旋塞阀适用于公称压力Class150～Class2500，工作温度-29℃～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

结构特点：

1、产品结构合理、密封可靠、性能优良、造型美观；
2、阀门的启闭过程是在密封面脱离的状态下进行的，不会造成密封面的磨损。
3、法兰提升式硬密封旋塞阀双向流动，安装使用更方便。
4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

阀门的启闭工作原理

　钢制旋塞阀的启闭过程：开启阀门时，要先旋转手轮，使塞子上升，于密封面脱离，再旋转手柄90°，使塞子的通道和阀体的通道相通，达到开启的目的。而旋塞阀关闭的过程是先旋转手柄90°，使塞子的通道和阀体的通道垂直，再旋转手轮，使塞子下降，达到密封。

标准规范：

设计制造标准：API599、API6D
结构长度标准：ASME B16.10
连接法兰标准：ASME B16.5
压力温度等级：ASME B16.34
试验检验标准：API598、API6D

压力试验

公称压力	强度试验		密封试验（液）		密封试验（气）
	MPa	Lbf/2in	MPa	Lbf/2in	MPa	Lbf/2in
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64 0	9255	47.0	6790

零件材料与工况：

体盖瓣摇杆导向套	阀杆	垫片	密封面	工作温度（℃）	适用介质
WCB	F6a	PTFE 增强柔性石墨1Cr13/柔性石墨 不锈钢/耐酸石棉 齿型垫片	13Cr STL 本体材料 PTFE 尼龙	≤150℃	水、蒸气、油品硝酸类、醋酸类强氧气性介质尿素
CF8	304
CF8M	316
CF3	304L
CF3M	316L

主要尺寸及重量：

DN		150Lb凸面法兰RF
mm	in	L	D	D1	D2	b	n-φd	H	Do
15	1/2	108	89	60.5	35	11.2	4-φ16	190	120
20	3/4	117	98	69.9	43	12.7	4-φ16	195	140
25	1	127	108	79.2	51	14.2	4-φ16	225	140
32	11/4	140	117	89.0	63	16.0	4-φ16	260	180
40	11/2	165	127	98.6	73	17.5	4-φ16	280	200
50	2	178	152	120.7	92	19.0	4-φ19	310	220
65	212	190	178	139.7	105	22.4	4-φ19	340	260
80	3	203	190	152.4	127	24.0	4-φ19	395	300
100	4	305	229	190.5	157	24.0	8-φ19	435	300
125	5	381	254	216.0	186	24.0	8-φ22.5	470	340
150	6	394	279	241.3	216	25.4	8-φ22.5	535	400
200	8	457	343	298.5	270	28.4	8-φ22.5	590	450
250	10	533	406	362.0	324	30.2	12-φ25.4	630	450
300	12	610	483	431.8	381	32.0	12-φ25.4	680	500
350	14	686	533	476.3	413	35.0	12-φ29	720	500
400	16	762	597	539.8	470	36.6	16-φ29	890	600
450	18	864	635	577.9	533	39.6	16-φ32	1030	600
500	20	914	698	635.0	584	43.0	20-φ32	1190	600

DN		300Lb凸面法兰RF
mm	in	L	D	D1	D2	B	N-φd	H	Do
15	1/2	140	95	66.5	35	14.2	4-φ16	190	120
20	3/4	152	117	82.5	43	16.0	4-φ19	195	140
25	1	165	123	89．O	51	17.5	4-φ19	225	140
32	11/4	178	133	98.5	63	19.0	4-φ19	260	180
40	11/2	190	155	114.3	73	20.6	4-φ22.5	280	200
50	2	216	165	127.0	92	22.4	8-φ19	310	220
65	21/2	241	190	149.4	105	25.4	8-φ22.5	340	260
80	3	283	210	168.1	127	28.4	8-φ22.5	395	300
100	4	305	254	200.2	157	31.8	8-φ22.5	435	300
125	5	381	279	235.0	186	35.0	8-φ22.5	470	340
150	6	403	318	269.7	216	36.6	12-φ22.5	535	400
200	8	502	381	330.2	270	41.2	12-φ25.4	590	450
250	10	568	444	387.4	324	47.8	16-φ28.5	630	450
300	12	711	521	450.8	381	50.8	16-φ32	680	500
350	14	762	584	514.4	413	54.0	20-φ32	720	500
400	16	838	648	571.5	470	57.2	20-φ35	890	600
450	18	914	711	628 7	533	60.5	24-φ35	1030	600
500	20	991	775	685.8	584	63.5	24-φ35	1190	600
