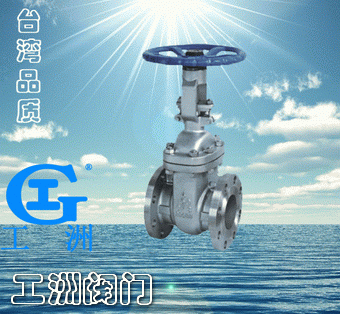

产品名称:美标闸阀产品型号:Z40H/W、Z41H/W产品口径:DN15-DN300产品压力:150LB-600LB产品材质:铸铁、铸钢、不锈钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

用途

法兰连接钢制闸阀适用于ANSI Class150~900、PN2.0~16.0MPa、JIS10~20K,工作温度-29~425℃(碳钢)及-40~500℃(不锈钢)的名种管路上,用于截断或接通管路中的介质。
通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿轮传动及电动等。


结构特点

①产品设计制造符合国外先进标准要求,密封可靠,性能优良。
②结构设计紧凑合理,造型美观。
③采用楔式弹性闸板结构,中大口径设置滚动轴承,启闭轻松。
④阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。

美标闸阀应用规范

设计与制造 Design and Manufacture

 结构长度
Face to face/ End to end

法兰尺寸
FlangeDimension
对焊连接尺寸
Butt welding dimension
压力-温度Pressure Temperature Lating
试验-检验Inspection and Test
API 600
ANSI B16.10
ANSI B16.5
ANSI B16.25
ANSI B16.34
API 598
API 6D
API 6D
ANSI B16.5
ANSI B16.25
ANSI B16.34
API 6D


压力试验 Pressure Test

公称压力PN(Lb) NominalPressure
 强度试验
Shell Test
水密封试验

WaterSeal Test
 气密封试验
Air SealTest
MPa
Lbf/in2
MPa
Lbf/in2
MPa
Lbf/in2
150
3.0
430
2.2
315
0.4-0.7
60-100
300
7.7
1110
5.7
815
600
15.3
2220
11.3
630
900
23.0
3330
17
2445


主要零件材料及性能
Main Part Materials and Property

体盖瓣   Body Cover Disc
阀杆
Stem
密封面
Sealing Face
垫片(环)
Sealing Shim
  填料     Packing
工作温度℃Working Temperature
适用介质Suitable Medium
WCB
2Cr13
13Cr
STL
木体材料
With Body
Material
尼龙
Nylon
增强柔性石墨 13Cr/柔性石墨Enhanced Flexible Graphite
1Cr13/Flexible Graphite
SFB-2
08软钢
08 Soft Steal
F304
F316
F304L
F316L
柔性石墨 增强柔性石墨
Flexible Graphite
Enhanced Flexible Graphite
SFB/260
SFP/260
PTFE
≤425
水 蒸汽 油品
Water
Steam
Petroleum
Products
WC1
38CrMoAl 25Cr2MoV
≤425
WC6
≤540
WC9
≤570
C5 C12
≤540
CF8
F304
≤200
硝酸
醋酸
尿素
Nitric acid
Acetic acid
CF8M
F316
CF3
F304L
CF3M
F316L

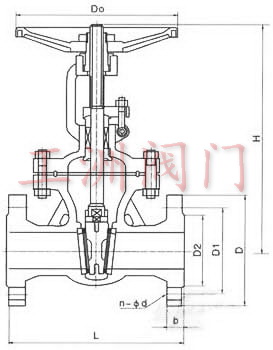

150Lb主要尺寸和重量   Size Main Dimensions and Weight
DN
150Lb凸面法兰(RF)     主要尺寸   Dimensions(mm)

 重量(kg) Weight

mm
in
L
D
D1
D2
b
n-φd
H
D0
15
1/2
108
89
60.5
35
11.2
4-16
169
100
5
20
3/4
117
98
69.9
43
12.7
4-16
192
100
6.1
25
1
127
108
79.2
51
14.2
4-16
230
120
9
32
11/4
140
117
89
63
16
4-16
246
120
12
40
11/2
165
127
98.6
73
17.5
4-16
283
150
17
50
2
178
152
120.7
92
19.0
4-19
323
150
23
65
21/2
190.5
178
139.7
105
22.4
4-19
347
180
45
80
3
230
190
152.4
127
24
4-19
383
200
50
100
4
229
229
190.5
157
24
8-19
457
200
63
125
5
254
254
216
186
24
8-22.5
632
250
89
150
6
267
279
241.5
216
25.4
8-22.5
635
250
108
200
8
292
343
298.5
270
28.4
8-22.5
762
280
171
250
10
330
406
362
324
30.2
12-25.4
892
300
263
300
12
356
483
431.8
381
32
12-25.4
1080
350
346
350
14
381
533
476.3
413
35
12-29
1295
350
488
400
16
406
597
539.8
470
36.6
16-29
1435
400
621
450
18
432
635
577.9
533
39.6
16-32
1626
400
814
500
20
457
398
635
584
43
20-32
1829
450
992
600
24
508
813
749.3
692
48.8
20-35
2175
500
1492
650
26
559
786
744.5
711
51.3
36-22.5
2235
550
1801
700
28
610
837
795.3
762
44.5
40-22.5
2310
600
1933
750
30
610
887
846
813
44.5
44-22.5
2695
600
2272
800
32
660
941
900
864
46
48-22.5
3708
--
--
900
36
711
1057
1009.7
927
52.3
40-25.4
3924
--
--
1000
40
812
1175
1120.6
1080
55.6
44-25.4
4318
--
--

300Lb主要尺寸和重量   Size Main Dimensions and Weight
DN
300Lb凸面法兰(RF)     主要尺寸Dimensions(mm)

重量(kg)
Weight

mm
in
L
D
D1
D2
b
n-φd
H
D0
15
1/2
140
95
66.5
35
14.2
4-16
169
120
5.2
20
3/4
152
117
82.5
43
16
4-19
193
150
6.3
25
1
165
123
89
51
17.5
4-19
230
150
8.6
32
11/4
178
133
98.5
63
19
4-19
246
160
14.3
40
11/2
190
155
114.3
76
20.6
4-22.5
283
180
15.6
50
2
216
165
127
92
22.4
8-19
330
200
30
65
21/2
241
190
149.4
105
25.4
8-22.5
368
240
44
80
3
283
210
168.1
127
28.4
8-22.5
394
280
61
100
4
305
254
200.2
157
31.8
8-22.5
473
300
77
125
5
381
279
235
186
35
8-22.5
660
350
125
150
6
403
318
269.7
216
36.6
12-25.5
711
400
153
200
8
419
381
330.2
270
41.2
12-25.4
813
400
286
250
10
457
444
387.5
324
47.8
16-28.4
1003
450
412
300
12
502
521
450.8
381
50.8
16-32
1137
500
576
350
14
762
584
514.4
413
54
20-32
1489
600
886
400
16
838
648
571.5
470
57.2
20-35
1580
650
1175
450
18
914
711
628.7
533
60.4
24-35
1017
700
1301
500
20
991
775
685.8
584
63.5
24-35
2228
700
1672
600
24
1143
914
812.8
692
70
24-41
2650
750
2556
650
26
1245
867
803.1
736.6
90.0
32-35
3219
--
--
700
28
1346
921
857.3
787.4
90.0
36-35
3378
--
--
750
30
1397
991
902.8
844.6
93.7
36-38
3530
--
--

600Lb主要尺寸和重量   Size Main Dimensions and Weight
DN
600Lb凸面法兰(RF)     主要尺寸Dimensions(mm)

重量(kg)
Weight

mm
in
L
D
D1
D2
b
n-φd
H
D0
15
1/2
165
95
66.5
35
14.5
4-16
169
160
5.9
20
3/4
190
117
82.5
43
16
4-19
193
180
7.5
25
1
216
124
89
51
17.5
4-19
230
200
10.2
32
11/4
229
133
98.5
63
21
4-19
246
200
16.7
40
11/2
241
156
114.3
73
22.5
4-22
283
240
17.4
50
2
292
165
127
92
33
8-19
425
280
44
65
21/2
330
190
149.4
105
36
8-22
485
320
55
80
3
356
210
168.1
127
39
8-22
510
350
80
100
4
432
273
216
157
45
8-25
610
400
145
125
5
508
330
266
186
52
8-29
700
450
187
150
6
559
356
292.1
216
55
12-29
820
500
241
200
8
660
419
349.3
270
63
12-32
920
600
309
250
10
787
508
432
324
71
16-35
1080
650
522
300
12
838
559
489
381
74
20-35
1220
650
779
350
14
889
603
527
413
77
20-38
1473
700
1108
400
16
991
686
603
470
84
20-41
1651
800
1503
450
18
1092
743
654
533
90
20-45
1727
800
1939
500
20
1194
813
724
584
96
24-45
2019
800
2733
600
24
1397
940
838
692
109
24-51
2155
--
4177
