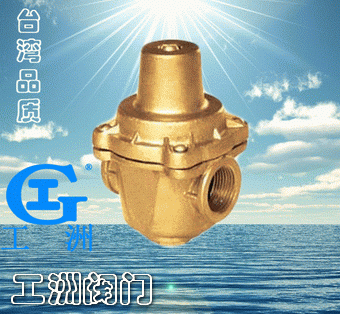

产品名称:支管减压阀产品型号:YZ11X产品口径:DN15~DN300产品压力:1.0-6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

支管减压阀工作原理:

支管减压阀出口压力作用在隔膜底面和阀瓣底面,当它超过弹簧设定值时,压缩弹簧,使阀瓣关闭。只要下游无水流动,出口压力将基本保持在设定值(其变化量仅为入口压力变化量的8%);当下游用水时,出口压力下降,弹簧推开隔膜,打开减压阀。水流连续流通一阵后,减压阀的开启产生自阻尼效应,使启闭动作趋于平稳。

水用减压阀应用范围:

工洲阀门的水用减压阀主要用于各种建筑给水系统、消防系统、中央空调系统、采暖系统等。支管减压阀用于支管减压,可使供水压力分配更加均衡,避免部分供水超压,优化高层建筑给水分区。支管水用减压阀可代替分区调频变速水泵,在消防给水系统上可代替分区水泵,用于家用给水系统,可保护所有的水龙头和其它水器具。

支管减压阀结构特点:

1.采用直接作用隔膜式结构,内部结构非常简单,无卡阻,性能可靠,经久耐用。
2.耐脏防水垢,不需过滤器,不需旁通管,配管极其简单,能节省大量空间和配管成本。
3.出口压力精密可调,在一般场合下,可以认为出口压力不受进口压力的影响(出口压力的变化量是△P1的8%)。
4.极佳的水力特性,压力损失小,减压比可达成10:1以上。
5.可满足多种减压要求,特别适用于支管减压系统。

水用减压阀标准规范:

设计制造标准:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

支管减压阀零件材料与工况:

类型型号公称压力
PN(MPa)
公称通径
DN(MPa)
连接形式阀体材料出口压力(MPa)工作℃
支管减压阀YZ11X-16T
YZ11X-25T
1.6,2.515~50内螺纹青钢0.05~0.6(可调)80
YZ11X-16P
YZ11X-25P
不锈钢

水用减压阀主要尺寸及重量:

公称通径DN(MPa)尺寸(MM)重量(Kg)
MMinABCφG
151/2316076.5591.2
203/4317576.5731.2
251368885811.4
3211/4429398811.5
4011/24598102852
50254130117982.65

支管减压阀可能的故障原因:

1.霜冻损坏,在寒冷地区应注意保温。
2.水流方向装错,减压阀变成止回阀,出口压力为0。
3.弹簧拧得太紧,无法关闭,减压阀将直通P2=P1。
4.旁通管漏水,使P2偏离设定值,鉴于本减压阀优越的可靠性和耐久性,建议不安装亮度通管为宜。
