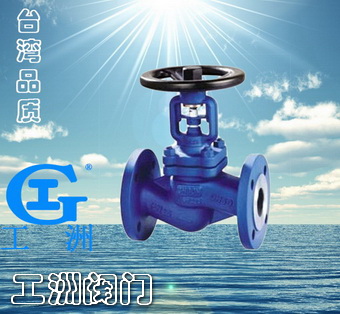

产品名称:波纹管截止阀产品型号:WJ41H产品口径:DN15~DN350产品压力:1.0-40.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

产品介绍:
波纹管密封截止阀是引进国外先进技术 、采用国外金属波纹管密封技术制造,高性能的弹性金属波纹管,伸缩疲劳寿命特别长。

波纹管截止阀采用波纹管密封的设计,完全消除了普通阀门阀杆填料密封老化快易泄露的缺点,不但提高了使用能源效率,增加生产设备安全性,减少了维修费用及频繁的维修保养,还提供了清洁安全的工作环境。


应用范围:
波纹管截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上,用于切断或接通管路介质。


结构特点:
1.双重的密封设计(波纹管+填料)若波纹管失效,阀杆填料也会避免。
2.结构合理、密封可靠、性能优良、造型美观。
3.没有流体损失,降低能源损失,提高工厂设备安全。
4.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长,减少维修次数,降低经营成本。
5.坚固耐用的波纹管密封设计,保证阀杆的零泄漏,提供无需维护的条件。
6.截止阀阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能;
7.阀杆升降位置指示更直观。


标准规范:
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008


零件材料与工况:

编号型号WJ41H-16C WJ41H-25/40WJ41W-16/25P
1阀体WCB碳钢CF8CF8M不锈钢
2阀盖WCB碳钢CF8CF8M不锈钢
3密封面304/F4304/F4
4阀瓣2Cr/3Cr13304/316
5阀杆2Cr/13Cr/304304/316
6手轮WCB碳钢WCB碳钢
7填料柔性石围墨
8垫片304复合石墨垫片/缠绕式垫片/F4
9波纹管304/316L
10珠、锁片304/316L
11阀杆螺母
12压盖WCB304
