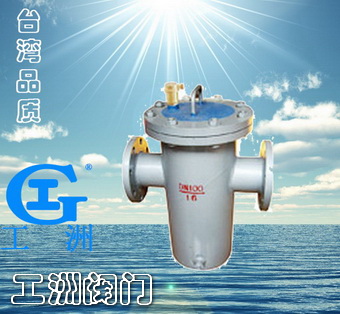

产品名称：桶形吊篮式过滤器产品型号：TDG型产品口径：DN25～DN300产品压力：1.0-6.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 产品详细信息
桶形吊篮式过滤器概述：
TDG型桶形吊篮式过滤器适用于蒸汽、空气、煤油、水等配管中排掉锈渣及异物，用于保护阀门及管道设备。

桶形吊篮式过滤器应用范围：
1．化工、石化生产中的弱腐蚀性物料，如：水、氨、油品等。
2．化工生产品中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醋酸等。
3．深冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
4．轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆医药用品等。
5．各种特殊工艺的高效精密过滤器等。

桶形吊篮式过滤器结构特点：
1、标准不锈钢过滤网孔径为Ф3―6，其孔径数目可供选择。
2、可选择压力表连接，过滤器盖上有凸合面钻螺纹孔以便安装压力表。
3、流通面积大、故压力损失小，安装容易维修方便。
4、A型表示平衡式，B型表示高进低出。

桶形吊篮式过滤器标准规范：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

桶形吊篮式过滤器零件材料与工况：
Parts
零件名称 Materials
材料
Body
阀体 CarbonsteelStainlessSteeJ
碳钢、不锈钢
Gauze Filter Cap
滤网盖 CarbonsteelStainlessSteeJ
碳钢、不锈钢
Filter Core Net
滤芯网 Stainless Steel
不锈钢
Gasker
垫片 Metal graphite
金属石墨
桶形吊篮式过滤器主要尺寸及重量：
公称尺寸公称
压力最高
允许
温度 TDG-B 外形尺寸
(mm) TDG-B 外形尺寸
(mm)
L H2 H1 D C L H2 H1 H D C
25 PN16
PN25
PN40
PN64 350 215 165 105 76 470 215 110 70 270 76 470
32 230 165 105 76 470 230 115 75 280 76 470
40 270 175 130 108 560 270 120 100 305 108 560
50 270 175 130 114 560 270 120 100 305 114 560
65 330 210 145 140 710 330 155 115 355 140 710
80 340 255 150 159 790 340 175 135 405 159 790
100 430 300 175 21 9 820 430 215 185 475 219 820
125 480 355 190 273 880 480 265 195 545 273 880
150 500 425 210 273 - 500 315 225 635 273 -
200 560 525 260 325 - 560 380 275 785 325 -
250 660 630 305 426 - 660 470 320 935 426 -
300 750 830 365 478 - 750 630 360 1195 478 -

Parts 零件名称	Materials 材料
Body 阀体	CarbonsteelStainlessSteeJ 碳钢、不锈钢
Gauze Filter Cap 滤网盖	CarbonsteelStainlessSteeJ 碳钢、不锈钢
Filter Core Net 滤芯网	Stainless Steel 不锈钢
Gasker 垫片	Metal graphite 金属石墨

公称尺寸	公称压力	最高允许温度	TDG-B 外形尺寸 (mm)					TDG-B 外形尺寸 (mm)
公称尺寸	公称压力	最高允许温度	L	H2	H1	D	C	L	H2	H1	H	D	C
25	PN16 PN25 PN40 PN64	350	215	165	105	76	470	215	110	70	270	76	470
32			230	165	105	76	470	230	115	75	280	76	470
40			270	175	130	108	560	270	120	100	305	108	560
50			270	175	130	114	560	270	120	100	305	114	560
65			330	210	145	140	710	330	155	115	355	140	710
80			340	255	150	159	790	340	175	135	405	159	790
100			430	300	175	21 9	820	430	215	185	475	219	820
125			480	355	190	273	880	480	265	195	545	273	880
150			500	425	210	273	-	500	315	225	635	273	-
200			560	525	260	325	-	560	380	275	785	325	-
250			660	630	305	426	-	660	470	320	935	426	-
300			750	830	365	478	-	750	630	360	1195	478	-
