产品名称:锻钢焊接闸阀产品型号:Z61Y产品口径:DN50~DN300产品压力:1.0-32.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息锻钢焊接闸阀有三种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封.

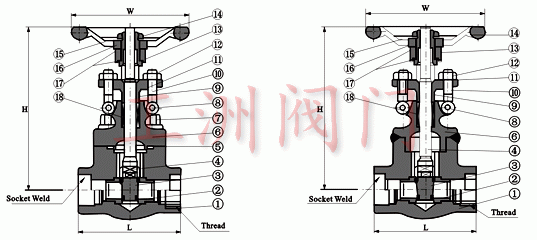

锻钢焊接闸阀标准材质细表 :

序号零件名称CStoASTMAStoASTMSStoASTM
A105F22F304(L)F316(L)
1阀体A105A182F22A182F304(L)A182F316(L)
2阀座A276420A276304A276304(L)A276316(L)
3闸板A182F430&410A182F304A182F304(L)A182F316(L)
4阀杆A182F6A182F304A182F304(L)A182F316(L)
5垫片316夹柔性石墨316夹PTFE
6阀盖A105A276f304A276F304(L)A276F316(L)
7螺栓A193B7A193B16A193B8A193B8M
8销钉A276420A276 304
9填料压套A276410A182F304(L)A182F316(L)
10活节螺栓A193B7A193B16A193B8A193B8M
11填料压板A105A182F11A182F304(L)A182F316(L)
12螺母A1942HA1944A1948A1948M
13阀杆螺母A276420
14锁紧螺母A1942HA1944A1948A1948M
15铭牌SS
16手轮A197
17垫片A473431
18填料柔性石墨PTFE
焊接闸阀适用介质水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
适用温度―29℃~425℃―29℃~550℃―29℃~200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS缩径3/8"1/2"3/4"1"11/4"11/2"2"
全径 3/8"1/2"3/4"1"11/4"11/2"2"
L797992111120120140178
H(开)158158169197236246283330
W100100100125160160180200
重量螺栓式2.12.02.34.35.96.911.115.2
焊接式1.81.72.03.85.16.110.214.2

标准材质明细表

序号零件名称CStoASTMAStoASTMSStoASTM
A105F22F304(L)F316(L)
1阀体A105A182F22A182F304(L)A182F316(L)
2阀座A276420A276304A276304(L)A276316(L)
3闸板A182F430&410A182F304A182F304(L)A182F316(L)
4阀杆A182F6A182F304A182F304(L)A182F316(L)
5垫片316夹柔性石墨316夹PTFE
6阀盖A105A182F22A182F304(L)A182F316(L)
7螺栓A193B7A193B16A193B8A193B8M
8销钉A276420A182F304
9填料压套A276410A182F304(L)A182F316(L)
10活节螺栓A193B7A193B16A193B8A193B8M
11填料压板A105A182F11A182F304(L)A182F316(L)
12螺母A1942HA1944A1948A1948M
13阀杆螺母A276420
14锁紧螺母A1942HA1944A1948A1948M
15铭牌SS
16手轮A197
17垫片A473431
18填料柔性石墨PTFE
适用介质水、蒸汽、油品等水、蒸汽、油品等硝酸、醋酸等
适用温度―29℃~425℃―29℃~550℃―29℃~200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS缩径3/8"1/2"3/4"1"11/4"11/2"2"
全径 3/8"1/2"3/4"1"11/4"11/2"2"
L92111111120120140178210
H(开)169197197236246283330354
W100125125160160180200240
重量螺栓式2.54.34.26.68.812.517.223.5
焊接式2.44.24.06.38.712.117.222.0

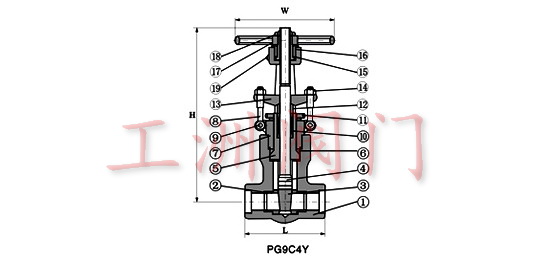

自密封锻钢闸阀 900Lb~2500lb

标准材质明细表



序号
零件名称
CStoASTM
AStoASTM
SStoASTM
A105
F22
F304(L)
F316(L)
1
阀体
A105
A182F22
A182F304(L)
A182F316(L)
2
阀座
A276420
A276304
A276304(L)
A276316(L)
3
闸板
A182F430&410
A182F304
A182F304(L)
A182F316(L)
4
阀杆
A182F6
A182F304
A182F304(L)
A182F316(L)
5
密封螺母
A105
A182F304
A182F304(L)
F316(L)
6
密封环
A216 304L
A276316L
7
阀盖
A105
A182F22
A182F304(L)
A182F316(L)
8
活节螺栓
A193B7
A193B16
A193B8(M)
9
销钉
A276F420
A182F304(L)
10
填料
柔性石墨
PTFE
11
提升螺栓
A1942H
A1944
A1948
A1948M
12
填料压套
A276F420
A182F304
13
填料压板
A216WCB
A182F304
14
螺母
A1942H
A1944
A1948
A1948M
15
阀杆螺母
A276-410
16
固定螺母
A1942H
A1944
A1948
A1948M
17
手轮
A197
18
锁紧螺母
A1942H
A1944
A1948
A1948M
19
油嘴
适用介质
水、蒸汽、油品等
水、蒸汽、油品等
硝酸、醋酸等
适用温度
―29℃~425℃
―29℃~550℃
―29℃~200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢;

尺寸(MM)和重量(KG)

NPS
1/2"
3/4"
1"
11/4"
11/2"
2"
L
900Lb-150Lb
140
140
140
178
178
216
2500Lb
186
186
186
232
232
279
H(开)
321
321
321
380
414
502
W
160
160
180
200
250
280
重量
900LB-1500LB
11.5
10.8
10.5
19.6
21.0
55.4
2500LB
12.3
11.6
10.8
26.0
28.4
60.0
