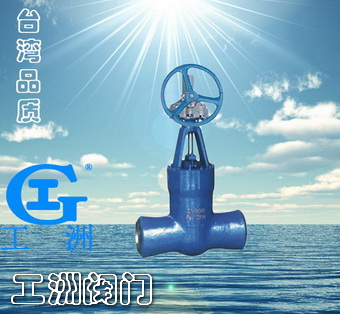

产品名称:伞齿轮焊接双闸板闸阀产品型号:Z562Y产品口径:DN50-600产品压力:1.0~32.0MPa产品材质:铸钢、不锈钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

闸阀又称闸板阀或闸门阀,应用最广泛的一种阀门。它是通过闸板的升降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小。
闸阀具有以下优点:

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。

2、开闭较省力。

3、介质流向不受限制 , 不扰流、不降低压力。

4、形体简单 , 结构长度短,制造工艺性好,适用范围广。


一、用途:
安装水、汽管道上,作启闭装置用。

二、结构简述:

1. 支管两端为焊接连接,阀门的开启和关闭由齿轮传动装置来控制。

2. 阀门关闭主要通过阀盖上的锥齿轮机构及能够调整的为双式单闸板,万向顶、夹圈等组成,借阀体内导向作升降运动。

3. 阀座密封面采用钴基硬质合金堆焊而成,耐磨、抗擦伤性能好。

4. 阀杆表面经抗蚀性氮化处理,具有良好的抗腐蚀性和抗擦伤性。

5. 压力自紧式密封机构,借介质压力压紧楔形密封圈来达到密封,介质压力越高密封性能越好。

三、安装说明: 1. 阀门安装时必须垂直安装在水平管道上, 介质可以从任何一侧进入。管道冲洗干净后, 才可安装阀门。 2. 此阀在使用时,应全开或全关,不能作调节 阀使用。

主 要 外 型 尺 寸 和 连 接 尺 寸

型  号

图 号

公称通径

DN

主要外型尺寸(mm)

连 接 尺 寸(mm

L

H

D

D1

D2

b

z-d

 Z562Y20

F1764

175

765

500

1590

750

1369

223

182

175

 Z562Y20

F1864

225

765

500

1590

750

1369

277

227

208

 Z542H10

F2144

250

650

500

1580

650

1080

500

313

313

60

12-41
