产品名称:橡胶瓣止回阀产品型号:HC44X产品口径:DN40~DN500产品压力:1.0-2.5Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

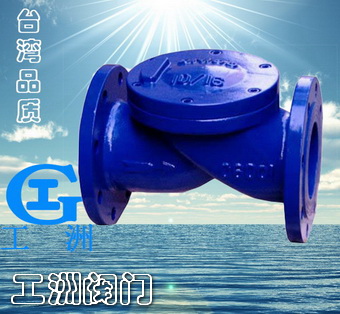

HC44X橡胶瓣止回阀概述

HC44X(SFCV)橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成,主要用于给排水系统、石油、化工等工业部门的管道出口处,防止介质逆流。由于本产品的封圈采用倾斜设计,关闭时间短,可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成,耐冲刷,密封性能好,产品结构简单、保养、维修、运输均很方便。

主要技术参数

公称压力(Mpa)

1.0

1.6

壳体试验压力(Mpa)

1.5

2.4

密封试验压力(Mpa)

1.1

1.76

适用温度℃

<80

适用介质

清水、油品

主要零件材料

阀体、阀盖

灰铸铁、碳刚

阀瓣

橡胶组合件

弹簧

不锈刚

主要外形尺寸

公称通径(DN)

L

H

40

165

180

50

200

190

65

215

210

80

240

230

100

290

250

125

330

280

150

355

315

200

500

370

250

620

430

300

700

475

350

785

550

400

915

600
