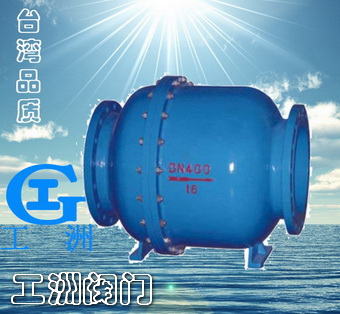

| 产品名称： | 微阻球形止回阀 |
| 产品型号： | HQ45X |
| 产品口径： | DN200-1000 |
| 产品压力： | 1.0-1.6Mpa |
| 产品材质： | 铸钢、不锈钢、合金钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |
一、产品介绍 HQ45X微阻球形止回阀，采用橡胶包皮球为阀瓣，在介质的作用下，可在阀体内的滑道上滚动，从而打开或关闭阀门。流量大流阻损失小，密封性能好，消声关闭，可减少水击波。水平或垂直安装均可。可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。 球形止回阀，采用橡胶包球为阀瓣，在介质的作用下，可字啊阀体内地滑道上滚动，从而打开或关闭阀门。具有流量大，流阻损失小，密封性能好，消声关闭，能减小水击波。水平或垂直安装均可。可安装与冷水、热水、工业及生活污水等官网的水泵出口，防止介质倒流。此阀零件少，拆卸方便。球体的胶层有很好的弹性和耐磨性，故具有减振、吸振，易于密封，工作安全可靠。本公司生产的球形 主要零件材质如下： 零件名称 | 材质 | 阀体、阀盖 | 铸铁、铸钢 | 球体 | 碳钢+丁腈橡胶 | 阀座 | 碳钢、不锈钢 |
二、主要技术参数 型号 | 公称压力（MPA） | 壳体试验压力（MPA） | 密封试验压力（MPA） | 阀体材料 | 球体材料 | HQ44/45X-10 | 1.0 | 1.5 | 1.1 | 铸铁 | 碳钢包胶 | HQ44/45X-16 | 1.6 | 2.4 | 1.76 |
三、主要外形尺寸 HQ45X-10/16外型尺寸 | 公称通径 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | L（mm) | 550 | 650 | 698 | 781 | 914 | 978 | 978 | 1295 | 1448 | 1600 | 1760 | 1900 | H(mm) | 510 | 570 | 640 | 715 | 815 | 825 | 980 | 1155 | 1260 | 1350 | 1660 | 1700 | 连接尺寸 | 法兰连接尺寸PN1.0MPA按GB4216.4-84；PN1.6MPA按GB4216.5-84标准 |
|
