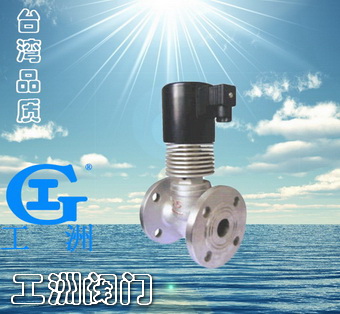

产品名称:先导式高温电磁阀产品型号:ZCG型产品口径:DN20-65产品压力:1.6-6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

先导式高温电磁阀用途

  ZCG型高温电磁阀系电力操纵的常闭型先导式高温电磁阀,适用于蒸汽管路中的自控制系统中。

先导式高温电磁阀产品特点

    耐高温:密封材料采用耐高温材料,线圈部分采用耐高温电工材料,外围增设散热机构。

    耐腐蚀:主要部件阀塞、阀体等采用不锈钢和铜合金制成,防腐性能好。

    耐磨损:选材合理,阀塞与阀间巧妙地利用流体润滑作用,减少磨损。

先导式高温电磁阀主要技术参数:

公称通径

20

25

32

40

50

65

公称压力(Mpa

1.6

工作压差(Mpa

0.04~1.6

工作介质

蒸汽、油(高温气体、液体)

介质温度(℃)

-40~350

环境温度(℃)

-40~60

环境温度(℃)

95±3%

额定电压(V

Ac220

功率(VA

45

绝缘等级

H

工作频率

连续

额定流量系数(KV

5.4

9

15

18

28

40

泄露量(ml/min

1.5

3.0

30

45

60

先导式高温电磁阀安装尺寸

DN

L

H

D

D1

D2

b

f

n-d

10

115

148

90

60

41

14

2

4-φ14

15

115

148

95

65

46

14

2

4-φ14

20

115

148

105

75

56

16

2

4-φ14

25

125

148

115

85

65

16

3

4-φ14

32

150

182

140

100

76

18

3

4-φ18

40

160

182

150

110

84

18

3

4-φ18

50

190

192

160

125

99

20

3

4-φ18
