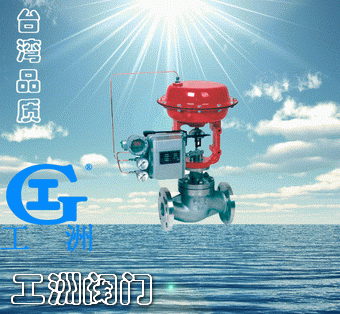

| 产品名称： | 气动单座调节阀 |
| 产品型号： | ZJHP |
| 产品口径： | DN10-200 |
| 产品压力： | 1.0-6.4Mpa |
| 产品材质： | 铸钢、不锈钢、合金钢等 |
| 产品概括： | 生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。 |
| |
 产品详细信息 |
ZJHP型气动单座调节阀形小、体轻、高性能、大容量，是符合IEC标准的新一代通用调节阀产品。它适用于一般流体介质和工艺条件的生产过程制系统。
ZJHP型气动单座调节阀由气动多弹簧薄膜执行机构和低流阻单座阀组成，新型执行机构高度氏、重量轻、装校简便，新型阀体结构紧凑、流道通畅，具有大的流量系数。
本产品操作稳定，具有可靠的动作特性，微小的阀座泄漏、精确的流量特性、宽大的可调范围等特点。它必将以独特的优点在广泛用户中取得高质量的控制效果。 | |
1、调节机构主要技术参数 阀座直径mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 公称通径mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 额定流量
系数kv | 直线 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 公称压力MPa | 0.6 1.6 4.0 6.4 | 行 程mm | 16 | 25 | 40 | 60 | 流量特性 | 直线、等百分比 | 介质温度℃ | -20～200(常温型)、-40～+250、-40～250（中温型） | 法兰尺寸 | 法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式 | 法兰型式 | 铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59 | 阀体
材质 | PN
(MPa) | 0.6,1.6 | HT200 | 4.0,6.0 | WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | 阀芯材质 | 1Cr18Ni9、0Cr18Ni12Mo2Ti | 上阀盖型式 | 普通式（常温型），热片式（中温型） | 可调 | 50:1 |
|
注：可为用户提供ANSI，JPI，JIS法兰的产品，其法兰距按用户需要确定。 |
型 号 | ZHA(B)-22 | ZHA(B)-23 | ZHA(B)-34 | ZHA(B)-45 | 有效面积cm2 | 350 | 350 | 560 | 900 | 行 程mm | 16 | 25 | 40 | 60 | 弹簧范围KPa | 20～100(标准)；40～200；80～240；20～60；60～100 |
项目 | 指标值 | 项目 | 指标值 | | 基本误差％ | 不带定位器 | ±5.0 | 始
终
点
偏
差
％ | 气关 | 不带定位器 | 始点 | ±5.0 | | 终点 | ±2.5 | | 带定位器 | ±1.0 | 带定位器 | 始点 | ±1.0 | | 终点 | ±1.0 | | 回差％ | 不带定位器 | 3.0 | 气开 | 不带定位器 | 始点 | ±2.5 | | 终点 | ±5.0 | | 带定位器 | 1.0 | 带定位器 | 始点 | ±1.0 | | 终点 | ±1.0 | | 死区％ | 不带定位器 | 3.0 | | 带定位器 | 0.4 | 允许泄漏量L/h | 1×10-4×
阀额定
容量 | | 额定行程偏差％ | ±2.5 | |
开
关
方
式 | 执行
机构
型号 | 弹簧
范围
KPa | 气源
压力
KPa | 需
要
附
件 | 公称通径（阀座直径）mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | (10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | 气
关 | ZHA-22 | 20～100
20～100
40～200 | 140
250
400 | P
R
P或R | 6.4
6.4
6.4 | 6.4
6.4
6.4 | 5.94
6.4
6.4 | 3.34
6.4
6.4 | 2.14
6.4
6.4 | | | | | | | | | | ZHA-23 | 20～100
20～100
40～200 | 140
250
400 | P
R
P或R | | | | | | 1.31
6.09
6.4 | 0.84
3.9
5.26 | 0.53
2.5
3.39 | | | | | | | ZHA-34 | 20～100
20～100
40～200 | 140
250
400 | P
R
P或R | | | | | | | | | 0.51
2.36
3.21 | 0.33
1.56
2.12 | 0.21
1.0
1.35 | | | | ZHA-45 | 20～100
20～100
40～200 | 140
250
400 | P
R
P或R | | | | | | | | | | | | 0.22
1.02
1.39 | 0.15
0.71
0.97 | 0.08
0.40
0.54 | 气
开 | ZHA-22 | 20～100
40～200
80～240 | 140
250
400 | P
P或R
P | 4.46
6.4
6.4 | 3.09
6.4
6.4 | 1.98
5.94
6.4 | 1.11
3.34
6.4 | 0.71
2.14
4.99 | | | | | | | | | | ZHA-23 | 20～100
40～200
80～240 | 140
250
400 | P
P或R
P | | | | | | 0.44
1.37
3.05 | 0.28
0.84
1.95 | 0.18
0.53
1.25 | | | | | | | ZHA-34 | 20～100
40～200
80～240 | 140
250
400 | P
P或R
P | | | | | | | | | 0.17
0.51
1.18 | 0.11
0.33
0.78 | 0.07
0.21
0.5 | | | | ZHA-45 | 20～100
40～200
80～240 | 140
250
400 | P
P或R
P | | | | | | | | | | | | 0.07
0.22
0.51 | 0.05
0.15
0.35 | 0.028
0.08
0.20 |
|
