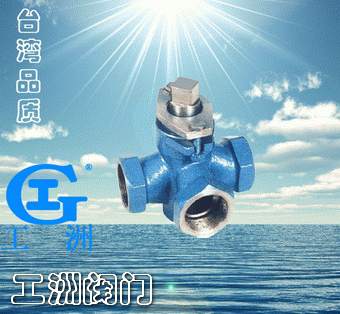

X14W内螺纹三通旋塞阀

产品名称：内螺纹三通旋塞阀产品型号：X14W产品口径：DN15-65产品压力：1.6-6.4MPa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

内螺纹三通旋塞阀主要性能规范

型号

公称压力
PN(MPa)

试验压力PS(MPa)

适用介质

工作温度
（℃）

壳体

密封

X14W-1.0

1.0

1.5

1.1

煤气、油品

≤100

X14W-1.0P

1.0

1.5

1.1

硝酸、醋酸

≤100

内螺纹三通旋塞阀主要尺寸

公称压力
PN(MPa)

公称通径
DN(mm)

尺寸(mm)

H

L

h

□s



15

1/2

117

85

30

12



20

3/4

126

90

34

16



25

1

160

110

42

18



32

11/4

176

130

48

18



40

11/2

210

150

64

26



50

2

238

170

76

28



65

21/2

250

220

80

30



内螺纹三通旋塞阀主要零件材料

零件名称

阀体

塞子

填料压盖

填料

X14W-0.6T

铸铜

铸铜

铸铜

油浸石棉盘根
柔性石墨

X14W-1.0

铸铁

铸铁

铸铁

X14W-1.0P

不锈钢

不锈钢

不锈钢

X14W-1.0C

铸钢

铸钢或铸铁

铸钢
