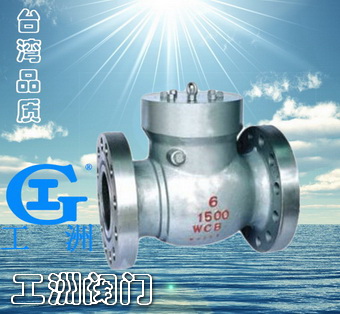

| 产品名称: | 电站旋启式止回阀 |
产品型号: | H41Y |
产品口径: | DN10-500 |
产品压力: | 1.6-32.0MPa |
产品材质: | 铸钢、不锈钢、合金钢等 |
产品概括: | 生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。 |
| |
产品详细信息 |
电站旋启式止回阀产品引用标准:
设计与制造:GB12236 结构长度:GB12221 压力温度等级:GB9131 JB/T74 HG20604 连接法兰:JG/T74-79 GB9113 HG20593-20635 试验与检验:GB13927 JB/T9092 电站旋启式止回阀用途: | 法兰连接的旋启式止回阀适用于公称压力 PN1.6~16.0Mpa,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上,切断或接通介质。适用介质为:水、油品、蒸汽、酸性介质等。 | 电站旋启式止回阀结构特点: | 1.产品设计制造按GB12236设计标准,结构合理,密封可靠,外形美观。 2.阀瓣、阀座的密封面采用司太立(stellite)钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长。 3.可采用各种配管法兰标准及法兰密封面型式,满足各种工程需要及用户要求。 4.阀体材料品种齐全,填料、垫片根据实际工况或用户要求合理选配,能适用于各种压力、温度及介质工况。 5.阀瓣围绕阀座外的销轴旋转,减少关闭时发生猛烈冲击。 6.销轴与阀瓣连接采用内装式的销轴结构,减小外泄漏点,使用更可靠。 | 电站旋启式止回阀主要零件的材料说明: | 阀 体 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 阀 盖 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 阀 瓣 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 摇 杆 | WCB | ZGCr5Mo | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti | 阀 座 | 25 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 销轴 | 1Cr17Ni2 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 密封环 | 包覆垫 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
|
|
