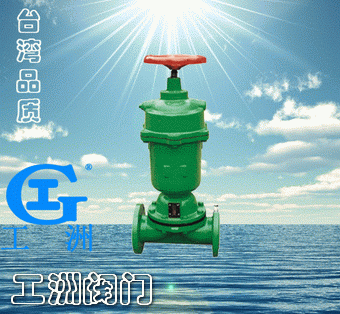

产品名称:衬胶气动隔膜阀产品型号:G6B41J产品口径:DN25~DN200产品压力:0.6~6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息
一、G6B41J衬胶气动隔膜阀概述:
隔膜阀是一种特殊形式的截断阀、其启闭件是一块用软质材料制成的隔膜,它将阀体内腔与阀盖内腔隔开,使阀体、阀瓣、阀杆不受介质腐蚀、不会产生介质外流。可广泛应用于各种腐蚀性流体以及纤维状,粉末状介质。连接方式:法兰。驱动方式有:手动,气动,电动。
气动隔膜阀可附无触点反馈信号、限位器或定位器,以适应自控、程控或调节流量的需要。当气源故障时,可操作手轮启闭


二、应用规范
设计与制造:GB/T12239、BS5156
结构长度按:GB/T12221、B5156
法兰连接尺寸接:GB/T4216、BS4504
试验与检验按:GB/T13927、BS5156


三、主要零部件材质

零件名称
阀体
阀瓣、阀盖、薄膜压头
汽缸、汽缸盖
螺杆、阀杆、压簧杆
隔膜、薄膜
材料
HT200衬氟塑料、衬橡胶
HT200
HT200 ZL102
35
氯丁橡胶、氟塑料

四、主要技术参数

公称压力
(MPa)
试验压力Ps(MPa)



适用介质
工作温度
(℃)
壳体试验
密封试验
0.6
0.9
0.66
W、非腐蚀性流体
≤100
1.0
1.5
1.1
J、一般腐蚀性流体
≤85
Fs、强酸、碱及各种有机溶剂
(溶融碱金属及元素氟除外)
≤150

五、外形尺寸、连接尺寸及重量
国标常闭式衬胶气动隔膜阀

型号
公称通径DN(mm)
尺寸(mm)
气动装置(mm)
质量(kg)
L
D1
D
n-d
H1
D0
耗气量cm3
气源压力MPa
国标常闭式

G6B41W/J/Fs-6
G6B41W/J/Fs-10
25
145
85
115
4-13.5
296
120
2.395X10
0.4
8
32
160
100
140
4-17.5
398
140
6.082X102
0.4
15
40
180
110
150
4-17.5
406
140
6.082X102
0.4
17
50
210
125
165
4-17.5
464
160
1.235X102
0.4~0.5
26
65
250
145
180
4-17.5
-
160
3.725X103
0.4~0.5
32
80
300
160
200
4-17.5
645
200
3.725X103
0.4~0.5
56
100
350
180
220
8-17.5
665
240
9.458X103
0.4~0.5
100
125
400
210
250
8-17.5
823
320
1.409X104
0.4~0.5
170
150
460
240
285
8-22
933
320
2.868X104
0.5
232
200
570
295
340
8-22
1275
400
4.619X104
0.5
386

国标常开式衬胶气动隔膜阀

型号
公称通径DN(mm)
尺寸(mm)
气动装置(mm)
重量(kg)
L
D1
D
n-d
H1
D0
耗气量cm3
气源压力MPa
国标常开式
G6K41W/J/Fs-6
G6K41W/J/Fs-10
25
145
85
115
4-13.5
306
120
2.395X10
0.4
7.5
32
160
100
140
4-17.5
306
140
6.082X102
0.4
14.3
40
180
110
150
4-17.5
415
140
6.082X102
0.4
16.5
50
210
125
165
4-17.5
458
160
1.235X102
0.4~0.5
24
65
250
145
180
4-17.5
458
160
3.725X103
0.4~0.5
30
80
300
160
200
4-17.5
642
200
3.725X103
0.4~0.5
51
100
350
180
220
8-17.5
710
240
9.458X103
0.4~0.5
92
125
400
210
250
8-17.5
804
320
1.409X104
0.4~0.5
148
150
460
240
285
8-22
920
320
2.868X104
0.5
200
200
570
295
340
8-22
1145
400
4.619X104
0.5
275
