产品名称:管道阻火器产品型号:GZW-1产品口径:DN20~200产品压力:0.6~6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

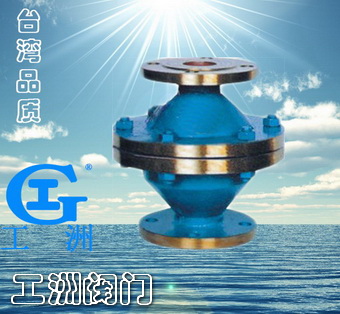

管道阻火器概述:
GZW-1型阻爆燃型管道阻火器系新新型可燃气体管道阻火器,属更新换代的新产品。
该阻火器经中国科学技术大学与公安部天津消防科学研究所联合测试,其性能完全符合GB13347-92《石油气体管道阻火器阻火性能和试验方法》的规定。阻火器结构合理,阻火层采用不锈钢材料制造,耐腐蚀易于清洗。壳体采用不锈钢,碳钢等多种材料,可满足各种不同工艺管道的需要。

管道阻火器性能及特点:
该阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。易检修,安装方便。耐烧性能合格,耐烧试验1小时无回火现象。
阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。

管道阻火器适用范围:
该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨原油等,输送可燃性气体的管道上、火炬系列、油气回收系统、加热炉燃料气的管网上、气体净化通化系统、气体分析系统、煤矿瓦斯排放系统。

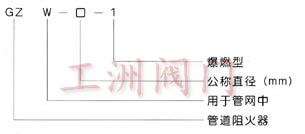

型号标记:



零部件材料:

阀体材料

碳钢WCB、不锈钢304316

阻火芯件材料

不锈钢防爆阻火波纹板

密封件材料

耐油石棉橡胶、四氟PTFE

环境温度

480

公称压力(MPa)

0.6~5.0

防爆级别

BS5501:A、ⅡB、ⅡC

国标法兰连接外形尺寸: GBJB

规格

安装尺寸(mm

D

K

DL

H

N-d

DN20

105

75

130

160

4×14

DN25

115

85

135

160

4×14

DN32

135

100

155

180

4×18

DN40

145

110

170

200

4×18

DN50

160

125

195

220

4×18

DN65

180

145

220

220

4×18

DN80

195

160

250

250

8×18

DN100

215

180

295

260

8×18

DN125

245

210

360

300

8×18

DN150

280

240

430

360

8×22

DN200

335

295

520

420

12×22



美标法兰连接外形尺寸:ANSIAPIASME 可供JIS标准

规格

安装尺寸(mm

D

K

DL

H

N-d

3/4"

98

70

130

160

4×15

1

108

79.5

135

160

4×15

1-1/4"

117

89

155

180

4×15

1-1/2"

127

98.5

170

200

4×15

2"

152

120.5

195

220

4×19

2-1/2"

178

139.5

220

220

4×19

3"

190

152.5

250

250

4×19

4"

229

190.5

295

260

8×19

5"

254

216

360

300

8×22

6"

279

241.5

430

360

8×22

8"

343

298.5

520

420

8×22
