产品名称:1200℃高温蝶阀产品型号:HTDQ36P1W产品口径:DN200-1800产品压力:0.25MPa产品材质:特种高温钢产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

高温调控蝶阀(1200℃ SO2二氧化硫专用蝶阀)
一、产品简介
该产品是特殊设计的高温调节控制阀,产品结构设计合理,操作方便,使用可靠。操作可用蜗轮
蜗杆、电动、气动,满足程控和遥控的需要。产品广泛应用于硫磺制酸高温副线,以及冶炼、石化系
统中的高炉配风、锅炉管道作为控制调节阀使用。国家专利产品,专利号:ZL 98 2 17879.4。

二、标准与规范
设计制造标准按Q/ZXD 05-2006《高温调控蝶阀》。

三、性能参数和主要零件材料

技术参数和性能参数
主要零件材料
公称通径
公称压力
适用温度
适用介质
阀体
阀板
阀杆
填料
DN200~
DN1800

0.25MPa
≤1350℃

SO2、SO3
及其他高温
气体
20 号钢板
内衬复合
耐火材料
XD-4 高
温合金

XD-4 高
温合金

柔性石墨+因
科镍尔

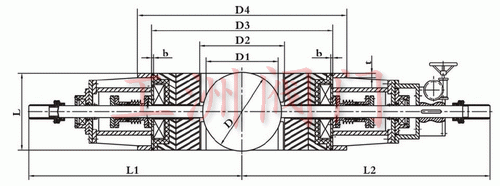

四、结构简图

五、外形及连接尺寸
公称通径
L
D
D1
D2
D3
D4
b
t
L1
L2
DN(mm)
NPS
600
24
470
600
580
630
1220
1370
30
22
1220
1460
