产品名称:高压锻造球阀产品型号:Q347Y产品口径:DN15-50产品压力:0.6~32.0Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

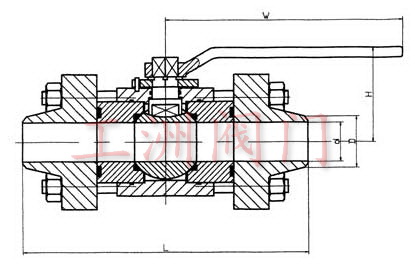

高压锻造球阀外形及主要尺寸:
一、产品结构及其特性说明
高压锻造球阀是一种结构新颖,技术先进,性能可靠的高压管路上使用的球阀,适用于石油、化工、电力等企业部门输送水、蒸汽、油品及各种含腐蚀性气体、液体等介质的管道、储罐、容器设备上作启闭装置。其特点是:
1.阀门为全通道设计,流体阻力小。
2.阀门采用三体结构,拆装方便,便于现场维修、更换。
3.具有防火结构,可以保证在意外失火的情况下的密封可靠性,而且密封面不易被介质冲刷。
4.下装式阀杆及填料结构设计,防止阀杆脱落,体积小节约安装空间。
5.阀门的启闭力小,开关轻便。



二、性能及设计规范:
1. 公称压力等级: PN10.0、15.0、25.0(Mpa);ANSI 600、900、1500磅级
2. 公称通径: DN15~50; 1/2"-2"
3. 适用温度: -29~150℃
4. 适用介质:碳钢:适用水 蒸气 油品等介质
                不锈钢:酸、碱等腐蚀性介质
5. 连结方式:焊接端按GB12224及ANSI B 16.25;螺纹连结按:GB7306及NPT

三、压力验试:验收标准按JB/T9092及API 598

压力级

PN(Mpa)

CLASS(Lb)

试验介质

10.0

15.0

25.0

600

900

1500

强度验试

15.0

22.5

37.5

15.5

22.5

38.5

含有防锈剂的水

高压密封试验

11.0

16.5

27.5

11.5

16.5

28.2

气压密封试验

0.6

空气













四、主要外型尺寸及重量

公称压力

公称通径

尺寸(mm)

(in)

mm

L

d

D

H

W

PN10.0(Mpa)
600
(Lb)

1/2"

15

165

14

22

52

130

3/4"

20

190

19

27

56

160

1"

25

216

25

34

67

160

11/4"

32

229

32

42

74

185

11/2"

40

241

38

48

88

185

2"

50

292

49

60

95

200

PN15.0(Mpa)
900
(Lb)

1/2"

15

165

14

22

52

145

3/4"

20

190

19

27

56

175

1"

25

216

25

34

67

175

11/4"

32

229

32

42

74

200

11/2"

40

241

38

48

88

200

2"

50

292

49

60

95

250

PN25.0(Mpa)
1500
(Lb)

1/2"

15

216

12

22

55

150

3/4"

20

229

16

27

58

180

1"

25

254

21

34

70

180

11/4"

32

279

29

42

78

220

11/2"

40

305

34

48

92

250

2"

50

368

43

60

101

300
