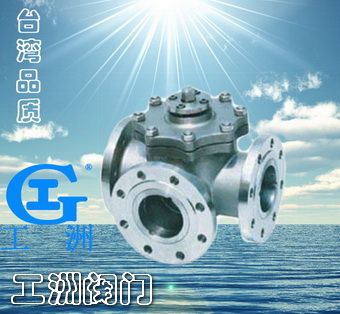

Q45F、T型三通球阀

产品名称：T型三通球阀产品型号：Q45F产品口径：DN15-125产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。    产品详细信息

T型三通球阀产品特点
一、四阀座密封三通球阀造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。

T型三通球阀概述

三通球阀系列对介质流向的不同切换要求可分为Q44L型与Q45T型，如图A、L型可实现对介质流向进行切换，变可相互垂直的两个通道连通或关闭。如图B、T型可实现对介质的分流或混流，不仅可以实现介质流向的切换，也可使三个通道互相连通，还可以关闭任一通道，连通另外两个通道。本阀门具有结构紧凑、造型美观、密封性能好等特点。

T型三通球阀主要技术参数

公称通径
DN15~200mm
公称压力
PN1.6~4.0MPa Class150Lb
适用温度
-28~300℃mm
传动方式
手动 气动 气动弹簧复位 电动
水 蒸气 油品 酸 碱

T型三通球阀主要零件材料

阀体
WCB
ZG1Cr18Ni9Ti
CF8(304)
CF3(304L)
ZG1Cr18Ni12Mo2Ti
CF8(316)
CF3M(316L)
球体、阀杆
2Cr13
1Cr18Ni9Ti
0Cr18Ni9(304)
00Cr19Ni11(304L)
1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2(316)
00Cr17Ni14Mo2(316L)
密封圈
聚四氟乙烯/对位聚苯
填料
聚四氟乙烯/柔性石墨

T型三通球阀主要连接尺寸

公称通径
d
d1
H
L1
L2
W
15
1/2
15
15
65
140
70
130
20
3/4
20
20
84
165
83
160
25
1
25
25
84
165
83
160
40
11/2
40
40
152
250
125
500
50
2
50
50
157
260
130
500
65
21/2
65
65
183
320
160
800
80
3
80
80
183
320
160
800
100
4
100
100
195
370
185
800
125
5
125
125
