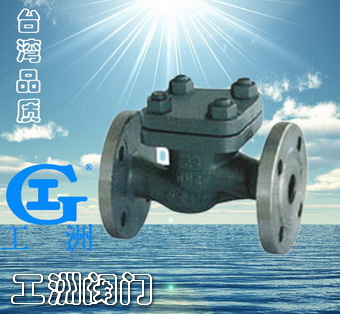

产品名称:船用法兰铸钢止回阀产品型号:AS型、BS型产品口径:DN20~125产品压力:0.6~10.0Mpa产品材质:碳钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

性能规范 Technical Data

公称压力 Nominal Pressure(MPa)

公称通径 Nominal Diameter(mm)

适用介质 Applicable Medium

1.0

65~125

淡水、滑油、燃油和 t≤300℃蒸汽
Fresh water, Lubricanting oil, Fuel oil, t≤300℃ steam.

1.6

20~125

2.5

20~100

主要零部件材质 Materials of Main Parts

零件名称 Parts Name

材料 Material

名称 Name

牌号 Marks

阀体、阀盖 Body/Cover

铸钢 Cast Steel

ZG230-450

阀盘 Disc

优质碳素钢 High-quality Carbon Steel

钢 25

阀盘密封圈 Disc Seal ring

焊不锈钢 Weld Stainless Steel

H2C r13

阀体密封圈
Body Seal ring

PN≤2.5

焊不锈钢 Weld Stainless Steel

H1Cr18N19Ti

PN≥4.O

焊不锈钢 Weld Stainless Steel

H2Cr13

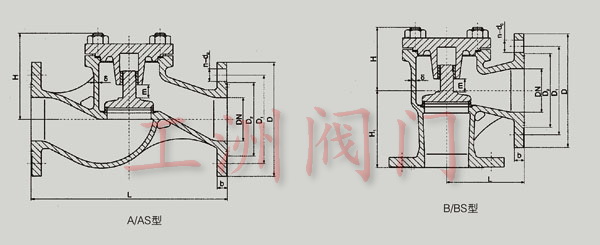

PN1.0、1.6MPa的A型、B型基本尺寸 Dimensions

公称 压力 PN (MPa) 公称
通径
DN(mm)
结构尺寸
Structure Dimension
壁厚 Thickness 法兰 Flange 螺栓
Bolt
升程
Lift Range m
参考重量 Weight(kg)
L H≈ H1
A型 B型 A型 B型 B型 D D1 D2 d0 b n个 Th A型 B型
1.0 65 290 1 15 124 91 115 6 155 123 104 15 14 6 M14 18 12.5 10.6
80 310 125 151 110 125 7 170 138 118 15 14 8 M14 24 15.6 14.4
100 350 150 165 116 135 8 190 158 138 15 14 8 M14 35 24.5 19.9
125 400 175 184 124 155 8 215 183 164 15 14 10 M14 44 31 9 27.5
(1.6) 2.5 20 150 75 84 70 75 6 95 68 48 13 11 4 M12 7 3.3 3.2
25 160 80 84 70 80 6 105 73 56 13 12 4 M12 7 3.9 3.8
32 180 85 90 70 85 6 115 83 64 15 13 6 M14 9 5.8 5 1
40 200 90 99 75 90 7 125 93 74 15 13 6 M14 11 7.1 6.3
50 230 95 110 81 95 7 135 103 84 15 13 6 M14 14 8.8 8.5
65 290 1 15 128 94 115 7 170 132 110 17 15 8 M16 18 13.5 11.5
80 310 125 156 115 125 7 185 147 126 17 16 8 M16 24 18 16.9
100 350 150 158 119 135 8 205 167 146 17 15 10 M16 35 26.3 22.7

PN1.6、2.5MPa的AS型、BS型基本尺寸 Dimensions

公称 压力 PN (MPa) 公称
通径
DN(mm)
结构尺寸
Structure Dimension
壁厚
Thickness
法兰 Flange 法兰 Flange 升程
Lift Range m
参考重量 Weight(kg)
L H≈ H1
AS型 BS型 AS型 BS型 BS型 D D1 D2 d0 b n个 Th AS型 BS型
(1.0) 1.6 100 350 175 158 119 175 8 220 180 158 18 22 8 M16 28 30.4 28.1
125 400 200 184 124 200 8 250 210 184 18 22 8 M16 35 39.6 35.2
(1.6) 2.5 20 150 95 84 70 95 6 105 75 58 14 16 4 M12 7 4.2 4.2
25 160 100 84 70 100 6 115 85 68 14 16 4 M12 7 4.9 5
32 180 105 90 70 105 6 140 100 78 18 18 4 M16 9 8.4 7.9
40 200 115 99 75 115 7 150 1 10 88 18 18 4 M16 12 8.9 8.8
50 230 125 110 81 125 7 165 125 102 18 20 4 M16 15 10.4 10 1
65 290 145 128 94 145 7 185 145 122 18 22 8 M16 19 16.6 15.3
80 310 155 156 115 155 7 200 160 133 18 24 8 M16 23 22.1 20
100 350 175 158 119 175 8 235 190 158 22 24 8 M20 28 31 5 29.2
