产品名称:直接作用弹簧薄膜式减压阀产品型号:Y410X产品口径:DN15-500产品压力:1.6-6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

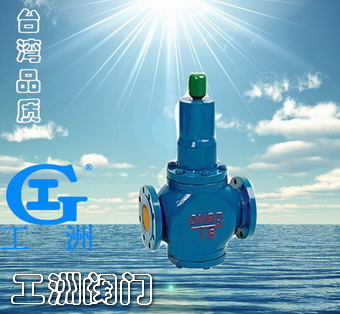

Y410X / Y110X / Y416X / Y42X型直接作用弹簧薄膜式减压阀结构特点和用处:

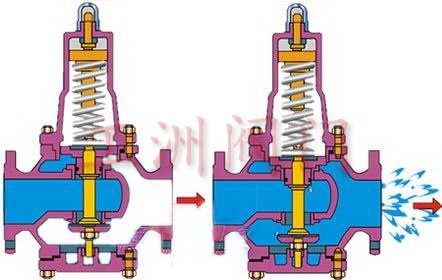

      本系列减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣,控制阀瓣开度完成减压稳压功能。
      本产品在城市建筑、高层建筑的冷热供水系统中,可取代常规分区水管,节省设备。也可在通常的冷热水管网中,起减压稳压作用。
      本产品调压、稳压动作平稳,适用于水和非腐蚀性液体介质的管路。


主要技术参数和性能指标:

型号Y410X / Y110XY416X / Y116XY42X
公称压力(Mpa)1.01.62.5
壳体试验压力(Mpa)*1.52.43.75
密封试验压力(Mpa)1.01.62.5
最高进口压力(Mpa)1.01.62.5
出口压力范围(Mpa)0.2-0.80.2-1.00.4-1.6
压力特性偏差(Mpa)△P2PGB12244-1989
流量特性偏差(Mpa)P2GGB12244-1989
渗漏量0
工作温度0℃-80℃
*:壳体试验不包括膜片、顶盖

流量系数(Cv)
DN1520253240506580100125150200250300350400500
Cv12.546.591625366410014025040057078010201500

主要零件材料
零件名称 零件材料
阀体 阀盖 底盖WCB
阀座2Cr13
阀瓣2Cr13
阀杆2Cr13
缸套2Cr13/25(镀硬铬)
活塞2Cr13
O型圈丁腈橡胶
密封圈丁腈橡胶
膜片夹织物丁腈橡胶
调节弹簧60Si2Mn

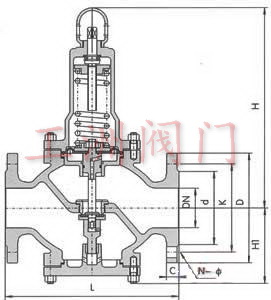

外形尺寸(PN1.0-2.5)
单位:mm
公称通径DN外 形 尺 寸
LHHl
1516022590
2016026598
25180265110
32200265110
40220320125
50250320125
65280325130
80310385160
100350385170
125400430200
150450430210
200500560240
250650690290
300800800335
350850880375
400900980405
4509001100455
5009501130465
订货须知:
产品型号 公称压力 公称通径 连接法兰标准 额定流量系数Cv 进口压力 调节范围 工作介质和介质温度
