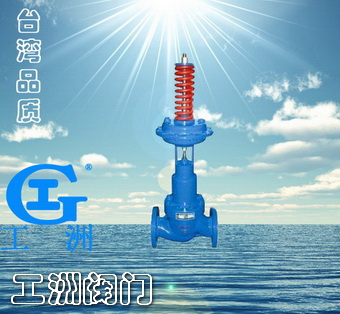

产品名称:自力式压力调节阀产品型号:V230、V231产品口径:DN15-250产品压力:0.6~6.4Mpa产品材质:铸钢、不锈钢、合金钢等产品概括:生产标准:国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度:-196℃-650℃。连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式:手动、气动、液动、电动。    产品详细信息

产品概述:

直接作用型自力式压力(差压)调节阀,由阀体、阀座、阀芯部件等零部件组成,是一种无需外来能源而只依靠被调介质自身的压力变化进行自动调节压力的节能型产品,可用于非腐蚀性(最高温度350℃)的液体、气体和蒸汽等介质的压力控制装置。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。

◆型号、规格
类别 压力控制调节阀差压控制调节阀
阀后压力调节阀

阀前压力调节阀

差压上升阀关闭差压上升阀开启
硬密封软密封硬密封软密封硬密封软密封硬密封软密封
型号V230 D01V230D01V230D02V231D02V230D03V231D03V230D04V231D04
规格DN15-250

零件资料:
阀体、阀盖:HT200 ZG230~450 ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti
波 纹 膜 片:丁腈橡胶夹增强涤纶织物
填 料:聚四氟乙烯、柔性石墨
弹 簧:60si2Mn
膜 盖:A3
推杆、阀杆:2Cr13、1Cr18Ni9Ti
衬 套:2Cr13
垫 片:橡胶石棉板、10、1Cr18Ni9石棉缠绕垫片

技术参数:

公称通径 mm

1520253240506580100125150200250
额定流量系数 Kvs3.25812.520325080125160320450630

公称压力 MPa

1.6 ; 4.0
Z 值0.60.60.60.550.550.50.50.450.40.350.30.20.2
最高工作温度℃

V230 V231

液体≤ 140 ;气体≤ 80

硬密封 V230

配隔离罐≤ 200配隔离罐和加长件≤ 300*
配隔离罐和散热片≤ 200
压力平衡元件波纹管滚动膜片
法 兰 标 准DIA (亦可按用户要求提供法兰标准)
阀 体 材 质PN16 :铸铁(工作温度≤ 200 ℃);
PN4.0 :铸钢、铸不锈钢(工作温度≤ 350 ℃)
阀 芯 材 质不锈钢;软密封为不锈钢镶嵌橡胶圈
最高工作压力 MPa公称压力(注意△ Pmax 及工作压力与工作温度的关系)

注:
1、液体>140℃、气体>80 ℃时阀倒装;
2、Z值:噪音衡量系数,该值用来衡量噪音大小,具体计算详见自力式调节阀选择指南。

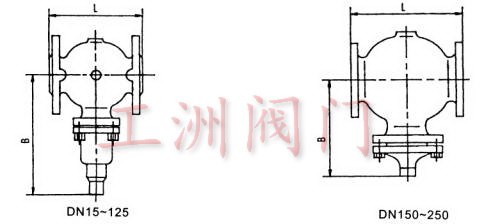

◆外形尺寸

V230/V231控制阀尺寸及重量


公称通径 mm
20253240506580100125150200250
L mm150160180200230290310350400480600730
B mm212238238240240275275380380295325372
大约重量 kg6.79.71314172933607080140220

D02D04)执行器尺寸及重量


有效面积 cm 2
32

80

250630
D mm172172263380
H mm435430470520
大约重量 kg7.57.51328

D01D03)执行器尺寸及重量


有效面积 cm 2
32

80

250630
D mm172172263380
H mm440435440520
大约重量 kg7.57.51328
注:直接作用式自力式阀的总高及总重为控制阀与执行器高度及 重量之和。◆ 订货须知
订货时请用户提供以下资料:
・调节阀名称、型号
・公称通径(mm)
・公称压力(MPa)
・额定流量系数(Kv)
・固有流量特性
・介质名称
・工作温度及范围
・整机作用方式
・阀体、阀内件及填料材质
・所配附件
・其它特殊要求
