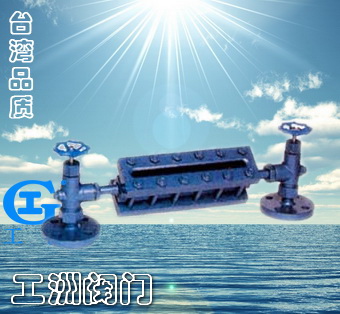

一、产品［板式液位计］概述： 用途：HG5-1364～1370-80玻璃板液位计为适用于化工、石油等工业低温设备的液位指示装置。
产品结构：仪表的上下阀上装有法兰接头，与容器连接构联通器，透过玻璃板直接指示容器布什的液位，“夹套型”设有加热或冷却装置。该装置加热时可用蒸气，冷却时可用循环水，这样可以调节流动性能，夹套型接管尺寸ZG1/4’’内螺纹。 在上下阀内装有钢球，当玻璃板因意外事故破坏时，钢球在容器压力作用下，自动密封，防止容器内的液体继续外流。 在仪表的上端针形阀装有阻塞螺钉，可供放气之用，下端针形阀也装有阻塞螺钉。可供放空、取样、排污、清洗。
二、板式液位液技术数据：
针形阀的自动关闭压力 ≥0.2MPa 夹套蒸气压力为 ≤0.6MPa 玻璃板的急变温差为 ≤240℃ 注：我厂承接特殊规格的定货。 玻璃板液位计产品类型
名称 | 型号 | 公称压力MPa | 介质温度℃ | 结构特征 | （规格按上、下阀中心线间距离 | 标准号 | 结构形式 | 材料 | L=304 | L=500 | L=800 | L=1100 | L=1400 | L=1700 | 透光式玻璃板液位计 | T2.5 | 2.5 | -20～+250 | 普通型 | I（碳钢）
II（1Cr18Ni9Ti) | | △ | △ | △ | △ | △ | HG5-1364-80 | 夹套型 | I（碳钢）
II（1Cr18Ni9Ti) | | △ | △ | △ | △ | △ | T6.3 | 6.3 | -20～+250 | 普通型 | I（碳钢）
II（1Cr18Ni9Ti) | | △ | △ | △ | △ | △ | HG5-1365-80 | 夹套型 | I（碳钢）
II（1Cr18Ni9Ti) | | △ | △ | △ | △ | △ | 反射式玻璃板液位计 | R4.0 | 4.0 | -20～+250 | 普通型 | I（碳钢）
II（1Cr18Ni9Ti) | | △ | △ | △ | △ | △ | HG5-1366-80 | 夹套型 | I（碳钢）
II（1Cr18Ni9Ti) | | △ | △ | △ | △ | △ | R0.6 | 0.6 | -20～+250 | 带颈衬里 | III(碳钢衬里） | △ | | | | | | HG5-1367-80 | 带颈 | I（碳钢）
II（1Cr18Ni9Ti) | △
△ | | | | | | HG5-1368-80 | R | 常压 | -20～+250 | 衬里 | III(碳钢衬里） | △
△ | | | | | | HG1369-80 | 嵌入联接 | I（碳钢）
II（1Cr18Ni9Ti) | △
△ | | | | | | HG5-1370-80 |
三、安装、使用与维护： 1、为了保证自动密超过计划作用，容器内的介质压力不得小于0.2MPa,在打开上下阀时，阀杆退出转数不少于4转（使钢球封门时，不致于碰到阀杆的顶端）。
2、使用中的仪表应定期检查。清洗玻璃板内外壁污垢，使液位显示清晰。
3、检修装配玻璃板在旋紧螺栓时，要密切注意玻璃板受力不均而破碎。因此，螺栓须严格按图示1、2、3┈┈┈10、11、12顺序交叉地分多次夹紧玻璃板。 订货须知：
一、①板式液位计产品名称与型号②板式液位计口径③板式液位计是否带附件二、若已经由设计单位选定公司的板式液位计型号，请按板式液位计型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
