保温闸阀-工洲阀门台湾品质

一、产品[保温闸阀]的详细资料：

产品名称：保温闸阀

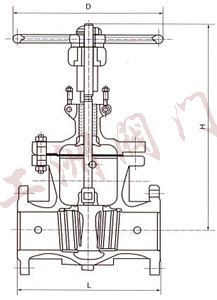

尺寸图

二、应用规范：

1、设计制造按GB12234-89
2、结构长度按GB12221-89
3法兰尺寸按JB/T79-94
4、阀门检查和试验按GB13927

三、主要零件材料：

零件名称	ZG1Cr18Ni19Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO2Ti系列	ZG00Cr17Ni14MO2系列	WCB系列
阀体/阀盖	ZG1Cr189Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	WCB
闸板	ZG1Cr189Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	1Cr13
阀杆	1Cr189Ti	00Cr18Ni10	1Cr18Ni12MO2Ti	00Cr17Ni14MO2	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304+-PTFE	304L+PTFE	316+PTFE	316+PTFE	石墨+304
压盖	ZG1Cr189Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO2Ti	ZG00Cr17Ni14MO2	WCB
填料压环	1Cr189Ti	00Cr18Ni10	1Cr18Ni12MO2Ti	00Cr17Ni14MO2	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr189Ti	1Cr189Ti	1Cr189Ti	1Cr189Ti	45

四、保温闸阀1.6MPa主要连接尺寸及重量：

尺寸	DN	40	50	65	80	100	125	150	200	250	300
L	mm	200	250	265	280	300	325	350	400	450	500
H	mm	310	358	373	435	500	614	674	818	969	1145
D	mm	200	240	240	280	300	320	360	400	450	560

五、保温闸阀2.5MPa主要连接尺寸及重量：

尺寸	DN	40	50	65	80	100	125	150	200	250	300
L	mm	200	250	265	280	300	325	350	400	450	500
H	mm	358	373	435	500	614	674	818	969	1145	1145
D	mm	240	240	280	300	320	360	400	450	560	640

六、保温闸阀6.4MPa主要连接尺寸及重量：

尺寸	DN	40	50	65	80	100	125	150	200	250	300
L	mm	200	250	280	310	350	400	450	550	650	750
H	mm	358	373	435	500	514	674	818	969	1145	1145
D	mm	240	240	280	300	320	360	400	450	560	640

订货须知：
一、①保温闸阀产品名称与型号②保温闸阀口径③保温闸阀是否带附件二、若已经由设计单位选定公司的保温闸阀型号，请按保温闸阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
