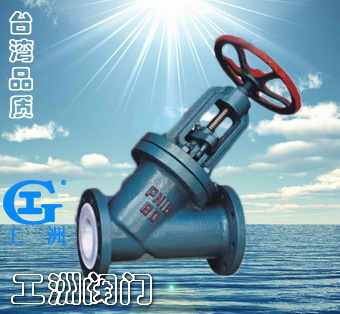

一、产品[截止阀]的详细资料: 产品名称:衬里直流式截止阀 产品特点:衬里直流式截止阀,直流式截止阀,衬里截止阀设计与制造按:GB/12239 结构长度:GB/12221 法兰连接尺寸按:GB4126.3 GB4216.4 试验检验按:GB/T13927
二、性能规范: 型号 | 公称压力PN(MPa) | 试验压力PS(MPa) | 适用介质 | 工作温度(℃) | 壳体试验 | 密封试验 | J45J/FS-6 | 0.6 | 0.9 | 0.66 | W.非腐蚀性流体 J.一般腐蚀性流体 FS.强酸碱及各种有机溶剂(溶融碱金属及元素氟除外) | ≤85 ≤150 | J45J FS-10 | 1.0 | 1.5 | 1.1 |
三、主要零部件材料表: 零件名称 | 阀体、阀瓣 | 阀盖 | 阀杆、阀瓣 | 手轮廓 | 材料 | HT200衬氟塑料、衬橡胶 | HT200衬氟塑料、衬橡胶 | 35衬氟塑料衬橡胶 | HT200 |

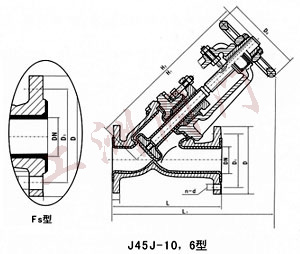

四、衬胶直流式截止阀主要连接尺寸及重量: 型号 | 公称通径DN(mm) | 尺寸(mm) | 质量(kg) | L | D | D1 | D | H1 | b | Do | n-d | | 25 | 160 | 100 | 75 | 60 | 205 | 16 | 120 | 4-11 | 4.5 | | 32 | 200 | 120 | 90 | 70 | - | 16 | 160 | 4-13.5 | 13 | | 40 | | 130 | 100 | 80 | 250 | 16 | 160 | 4-13.5 | 14 | | 50 | 230 | 140 | 110 | 90 | 290 | 16 | 160 | 4-13.5 | 16.5 | | 65 | 290 | 160 | 130 | 100 | 310 | 16 | 180 | 4-13.5 | 21 | | 80 | 310 | 190 | 150 | 125 | 358 | 18 | 200 | 4-17.5 | 36 | | 100 | | 210 | 170 | 145 | 428 | 18 | 200 | 4-17.5 | 50 | | 125 | 400 | 240 | 200 | 175 | 510 | 20 | 280 | 8-17.5 | 68 | | 150 | 480 | 265 | 225 | 200 | 550 | 20 | 280 | 8-17.5 | 90 | | 200 | 600 | 30 | 280 | 255 | 635 | 22 | 400 | 8-17.5 | 146 | | 250 | 730 | 375 | 335 | 312 | | 24 | | 12-.17.5 | 205 |
订货须知: 一、①衬胶直流式截止阀产品名称与型号②衬胶直流式截止阀口径③衬胶直流式截止阀是否带附件二、若已经由设计单位选定公司的衬胶直流式截止阀型号,请按衬胶直流式截止阀型号 三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,
