一、产品[对夹衬胶蝶阀]的详细资料：

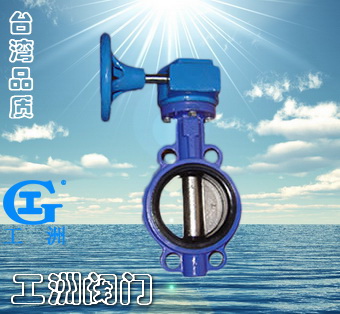

产品名称：全衬对夹衬胶蝶阀
产品特点：设计与制造：GB12238 结构长度：GB12221（20系列） 法兰连接尺寸：GB4216 D71X半衬衬胶蝶阀
部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．阀杆 6．阀盖 7、手轮
二、用途：
密封圈材料代号 | 适用温度 | 适用介质 |
NR | ≤85℃ | 水、空气、酸碱类 |
CR | ≤85℃ | 水、煤气、酸碱类 |
NBR | ≤100℃ | 水、油品 |
EPDM | ≤120℃ | 水、蒸汽、一般酸碱类 |
FKM | ≤150℃ | 水、蒸汽、强酸碱类 |
三、材料：
阀体 | 铸铁、球墨铸铁、碳钢、不锈钢 |
蝶板 | 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 |
阀杆 | 碳钢镀镍磷、不锈钢 |
阀座密封圈 | 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM |
手柄 | 铝合金、碳钢 |
压力等级：PN（MPa） 1.0 1.6
四、测试：
衬里层：电火花检测
试验与检验按GB/T13927标准
公称压力：PN（MPa）
阀体：PN×1.5
密封：PN×1.1

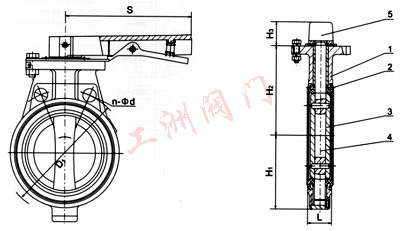

五、D71J全衬蝶阀主要尺寸参数：
公称通径
DN | 公称压力
MPa | 工作压力
MPa | L
mm | D
mm | D1
mm | n-Φd
mm | H1
mm | H2
mm | S
mm | H3
mm | 质量
Kg/kilos |
40 | 1.6 1.0 | 1.6 1.0 | 33 | 150 | 110 | 4-18 | 55 | 100 | 235 | 27 | 2 |
50 | 43 | 165 | 125 | 4-18 | 64 | 120 | 235 | 27 | 2.5 |
65 | 46 | 185 | 145 | 4-18 | 80 | 120 | 235 | 27 | 4.5 |
80 | 46 | 200 | 160 | 8-18 | 112 | 130 | 265 | 27 | 5.5 |
100 | 52 | 220 | 180 | 8-18 | 90 | 145 | 265 | 27 | 6.5 |
125 | 56 | 250 | 210 | 8-18 | 112 | 160 | 365 | 32 | 11.5 |
150 | 56 | 285 | 240 | 8-22 | 135 | 175 | 365 | 32 | 13.5 |
订货须知：
一、①D71J全衬蝶阀产品名称与型号②D71J全衬蝶阀口径③D71J全衬蝶阀是否带附件二、若已经由设计单位选定公司的D71J全衬蝶阀型号，请按D71J全衬蝶阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
