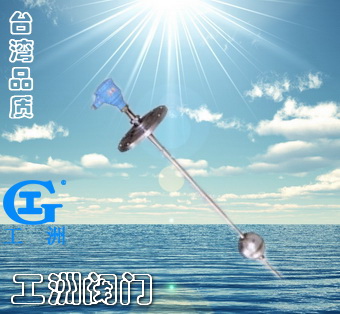

一、产品[UQK系列液位显示控制仪]概述:

    UQK-91系列液位显示控制仪能广泛使用于炼油、化工、造纸、食品、及污水处理等行业。能对开口、密闭容器或地下池槽里的介质液位在仪表控制室内进行显示、报警和控制。被检测的介质可为水、油、酸、碱、工业污水等导电及非导电液体,并能克服液体的泡沫所造成的假液位的影响。防腐型控制仪对强腐蚀性介质有极好的抗腐蚀性能,防爆型控制仪可应用于易爆的场合(隔爆型,防爆标志:dⅡBT4)。UQK-91系列液位显示控制仪由传感器和显示表两部分组成。

型 号

代 码

说 明

UQK-71-

检测点数

2

--

3 点检测,其中 1 位为越限报警,可配 UQK-86-2 型显示表

4

5 点检测,其中 1 位为越限报警,可配 UQK-86-4 型显示表

10

11 点检测,其中 1 位为零位,配 UQK-86-10 型显示表

50

50 点检测,配 UQK-86-50 型显示表

100

100 点检测,配 UQK-86-100 型显示表

材 质

-

S

-

检测管材质为聚氯乙烯

G

检测管材质为不锈钢 ( 1Cr18Ni9Ti )

F

检测管材质为聚全氟乙丙烯 ( F46 )

X

检测管材质为不锈钢小浮球(筒)细颈检测管

防爆性能

-

B

隔爆型防爆,仅用于 G 型、 F 型。防爆等级: d Ⅱ BT4

-

非隔爆型,此位空

二、型号举例:

1.UQK-71-10GB  1支
表示UQK-71系列传感器1支,检测点数为10点,材质为不锈钢防爆型。
2.UQK-71-100G  1套
表示UQK-71系列传感器1支,检测点数为100点,材质为不锈钢。配UQK-71-100型显示仪表一台。
在缺省情况下,配套的显示仪表皆为控制型仪表,外形尺寸为A型;86-2/-4/-10型皆为LED显示、-50/-100型皆为光柱显示,除非另有要求。
3.UQK-71-100G  1支    UQK-71-100BNH  1台
表示UQK-71系列传感器1支,检测点数为100点,材质为不锈钢。配UQK-71-100型显示仪表一台。其外形尺寸为160(宽)×80(高),无控制,光柱显示。

三、技术参数

● 产品执行标准:Q/320621EXE01-2001
● 测量范围
   S型: ≤2m
   GX型: ≤1.5m
   G(B)型、F(B)型:≤12m
● 工作条件
   介质温度:
   S型 -5 ~ +45℃
   G型、F型 -40 ~ +80~C(高+120℃)
   GB型、FB型 -40 ~ +80~C(高+120℃)
● 工作环境温度:
   S型 -5 ~ +45℃
   G型、F型 -10 ~ +45℃
   B型    -10 ~ +45℃
● 工作压力:
   G型 0.6Mpa
   F型 0.25Mpa
   S型 常压
● 被测介质比重: >0.7
● 被测介质粘度: <1.25st
● 防爆性能
   防爆类型: 隔爆型(只有GB、FB)
   防爆标志: dIIBT4

四、结构原理:

    UQK-71-2传感器中装有三只干簧管分别为下限、上限、越限报警。UQK-71-4有五只干簧管,比UQK-71-2多两点液位显示。装有磁钢的浮球随液位上、下时使不同位置的干簧管动作,通过显示表内相应继电器的吸合将液位的正确位置指示出来。下限、上限显示表有继电器触点输出(相当于1 x 2开关)。上限越限时能发出声、光报警信号而无继电器触点输出。
    UQK―71―10、UQK―71―50传感器中装有若干只干簧管。当装有磁钢的浮球随液位上、下时,使不同位置的干簧管动作,从而使传感器输出的阻值发生变化,显示表则将这变化的阻值转换成面板―卜的发光二极管的亮熄来显示被测的液位。显示表上装有控制点的设定钮,叮任意将液位的控制范围预先进行设定。当液位到达设定高度时,显示表内继电器吸合由继电器的触点通或断去控制液面戍报警。

订货须知:
一、①UQK系列液位显示控制仪产品名称与型号②UQK系列液位显示控制仪口径③UQK系列液位显示控制仪是否带附件二、若已经由设计单位选定公司的UQK系列液位显示控制仪型号,请按UQK系列液位显示控制仪型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,
